| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | DNV, BV, PED, LR, ABS, TS, CCS |
| Số lượng đặt hàng tối thiểu: | 200-500kg |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Các vỏ ply-wooden với khung thép (cả hai đầu của ống có mũ nhựa） |
| Thời gian giao hàng: | 45-75 ngày (phụ thuộc vào yêu cầu của khách hàng |
| Điều khoản thanh toán: | L/C, T/T ， ở tầm nhìn |
| Khả năng cung cấp: | Theo yêu cầu của khách hàng |
| Đặc điểm kỹ thuật ống: | ASME SA209 | Vật liệu vây: | AL1060 |
|---|---|---|---|
| Đường kính ngoài của ống trần: | 25,4mm | Loại vây: | Ống vây nhúng, ống vây loại G |
| Sản phẩm: | ống vây | Ứng dụng: | Thiết bị hóa chất Trao đổi nhiệt, Trao đổi nhiệt, Làm mát không khí |
| Điểm nổi bật: | Ống vây ASME SA209, ống vây có đinh tán, ống vây trao đổi nhiệt | ||
| Làm nổi bật: | Ống cánh tản nhiệt bằng thép hợp kim ASME SA209,ống cánh tản nhiệt nhúng cho bộ trao đổi nhiệt,Al1060 ống vây với bảo hành |
||

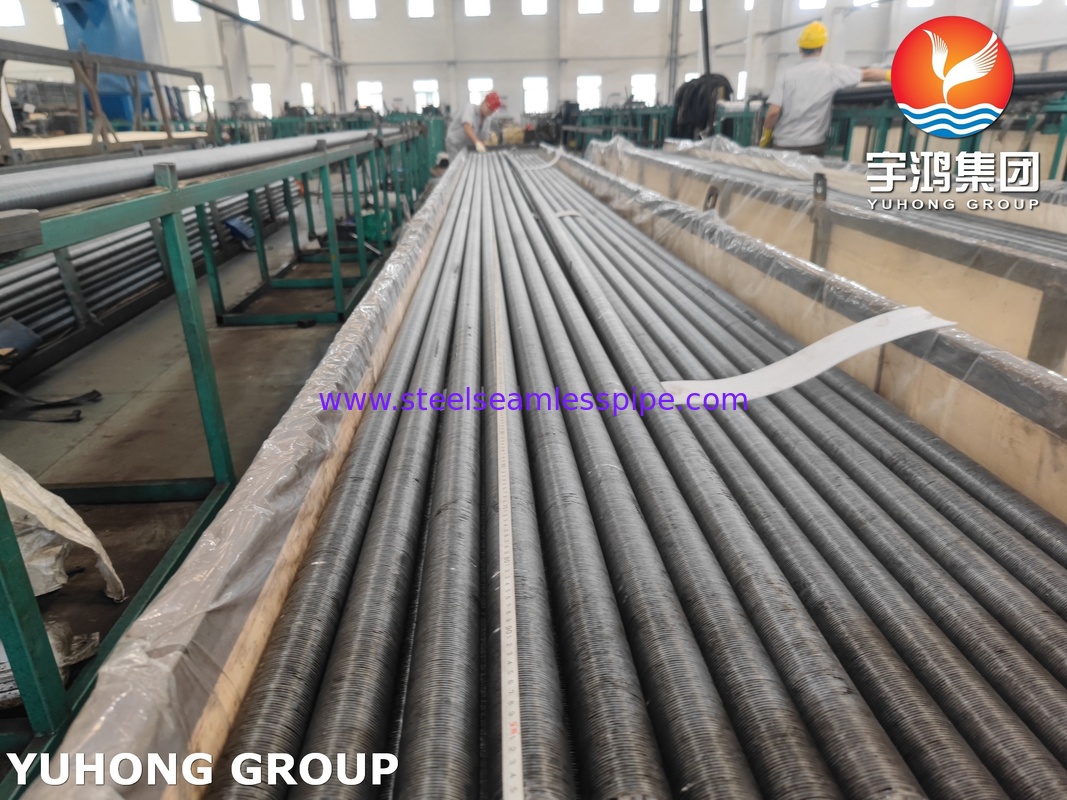

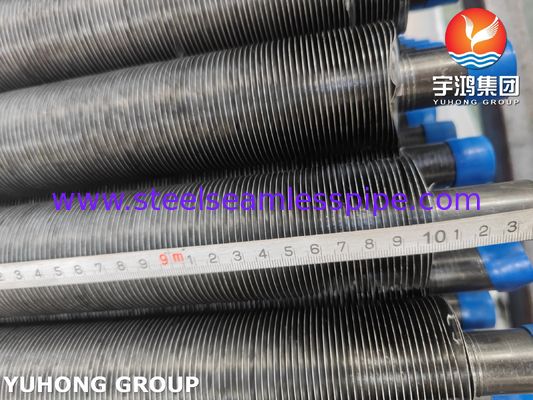

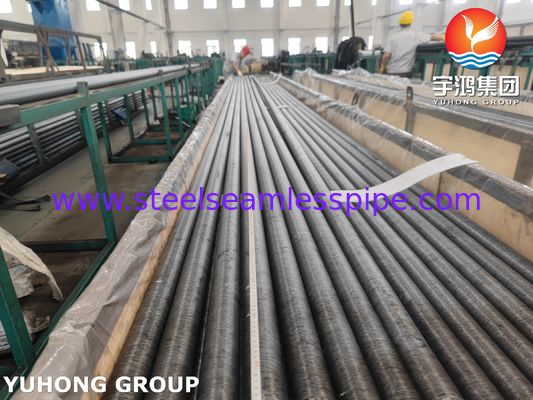

Ống vây nhúng ASME SA209 với Vây AL1060
Ống vây nhúng ASME SA209 với Vây AL1060 là một bộ phận truyền nhiệt hiệu quả cao được thiết kế cho các ứng dụng mà ở đó độ dẫn nhiệt vượt trội và khả năng chống ăn mòn là tối quan trọng trong môi trường nhiệt độ vừa phải. Nó kết hợp các đặc tính cơ học mạnh mẽ và khả năng hàn của ống cơ sở thép ASME SA209 với hiệu suất nhiệt đặc biệt và khả năng chống chịu khí quyển của vây nhôm AL1060 được nhúng cơ học. Cấu hình này cung cấp sự cân bằng tối ưu về hiệu suất, độ bền và hiệu quả chi phí cho các bộ trao đổi nhiệt công nghiệp khác nhau.
Vật liệu ống cơ sở: ASME SA209
ASME SA209 là một thông số kỹ thuật cho ống nồi hơi và ống siêu gia nhiệt bằng thép hợp kim carbon-molybdenum liền mạch. Việc bổ sung molybdenum giúp cải thiện độ bền ở nhiệt độ cao so với thép carbon.
Nguyên tố hợp kim chính: Molybdenum (Mo). Nguyên tố này tăng cường độ bền ở nhiệt độ cao và khả năng chống rão của thép.
Vật liệu vây: Nhôm AL1060
AL1060 là một hợp kim nhôm nguyên chất thương mại (tối thiểu 99,6% Al), được biết đến với độ dẫn nhiệt tuyệt vời, khả năng tạo hình và khả năng chống ăn mòn trong khí quyển vượt trội.
Thành phần hóa học (%)
Thành phần hóa học (%) của ASME SA209 T1a
|
Nguyên tố |
C |
Mn |
P |
S |
Si |
Mo |
|
Phạm vi |
≤0.18 |
0.30-0.80 |
≤0.025 |
≤0.025 |
0.10-0.50 |
0.44-0.65 |
Thành phần hóa học (%) của AL1060
|
Nguyên tố |
Al |
Fe+Si |
Cu |
Mn |
Mg |
Zn |
Ti |
Khác (Mỗi) |
Khác (Tổng) |
|
Phạm vi |
≥99.60 |
≤0.35 |
≤0.05 |
≤0.03 |
≤0.03 |
≤0.05 |
≤0.03 |
≤0.03 |
≤0.10 |
Tính chất cơ học
Tính chất cơ học của ống cơ sở ASME SA209 T1a
|
Độ bền kéo |
Độ bền chảy |
Độ cứng |
Độ giãn dài |
|
≥380 MPa |
≥205 MPa |
- |
≥30% |
Tính chất cơ học của vây AL1060
|
Độ bền kéo |
Độ bền chảy |
Độ cứng |
Độ giãn dài |
|
60 - 95 MPa |
≥25 MPa |
≤27 HB |
≥15% |
Ưu điểm của Ống vây nhúng ASME SA209 với Vây Al1060
|
Tính chất |
Lợi ích |
|
Hiệu quả nhiệt cao |
Vây nhôm AL1060 cung cấp khả năng tản nhiệt tuyệt vời do độ dẫn nhiệt cao (~200 W/m·K), làm tăng đáng kể hệ số truyền nhiệt tổng thể của ống. |
|
Khả năng chống ăn mòn |
Vây AL1060 có khả năng chống ăn mòn trong khí quyển vượt trội, tạo thành một lớp oxit bảo vệ. Ống cơ sở SA209 có khả năng chống lại các môi trường công nghiệp khác nhau và đóng cặn. |
|
Hiệu quả chi phí |
Vây nhôm trên ống thép cung cấp một giải pháp kinh tế hơn so với ống vây hoàn toàn bằng thép không gỉ hoặc hoàn toàn bằng hợp kim, mang lại hiệu suất tuyệt vời với chi phí vật liệu thấp hơn. |
|
Vây nhẹ |
Việc sử dụng nhôm cho vây làm giảm trọng lượng tổng thể của cụm bộ trao đổi nhiệt so với các vật liệu vây nặng hơn, điều này có thể đơn giản hóa các cấu trúc hỗ trợ và lắp đặt. |
|
Liên kết cơ học mạnh mẽ |
Quá trình sản xuất vây nhúng tạo ra một liên kết cơ học chắc chắn, vĩnh viễn giữa vây và ống, đảm bảo tính toàn vẹn về cấu trúc trong điều kiện chu kỳ nhiệt và rung động. |
|
Sự hiệp lực vật liệu |
Sự kết hợp này sử dụng tối ưu độ bền và khả năng chứa áp suất của ống cơ sở thép với khả năng truyền nhiệt vượt trội và khả năng chống ăn mòn trong khí quyển của vây nhôm. |
Ứng dụng của Ống vây nhúng ASME SA209 với Vây AL1060
1. Máy phát hơi thu hồi nhiệt (HRSG): Các phần tiết kiệm và bay hơi nhiệt độ thấp, nơi các loại khí mịn đã nguội đủ để tránh làm quá nóng vây nhôm.
2. Bộ trao đổi nhiệt làm mát bằng không khí (ACHE): Được sử dụng làm bó vây trong quạt hút hoặc cưỡng bức để làm mát chất lỏng quy trình, nước và chất bôi trơn trong các nhà máy hóa dầu và điện.
3. Bộ gia nhiệt không khí công nghiệp: Để làm nóng không khí đốt hoặc không khí quy trình trong lò nung và lò, cải thiện hiệu quả nhiệt.
4. Lò sấy và hệ thống HVAC: Là các phần tử truyền nhiệt cốt lõi trong hệ thống sấy công nghiệp và các đơn vị điều hòa không khí, thông gió và sưởi ấm quy mô lớn.
5. Bộ thông gió thu hồi năng lượng: Truyền năng lượng giữa luồng khí thải và luồng khí tươi trong hệ thống kiểm soát khí hậu tòa nhà.
