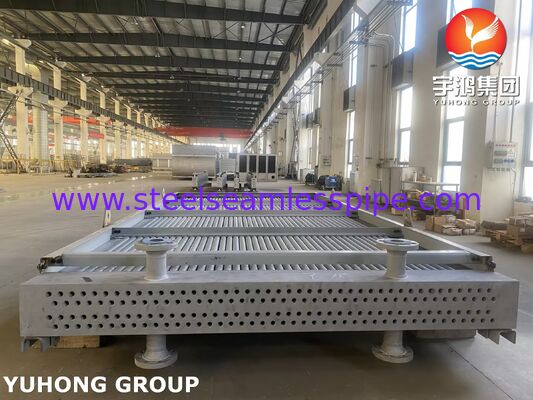

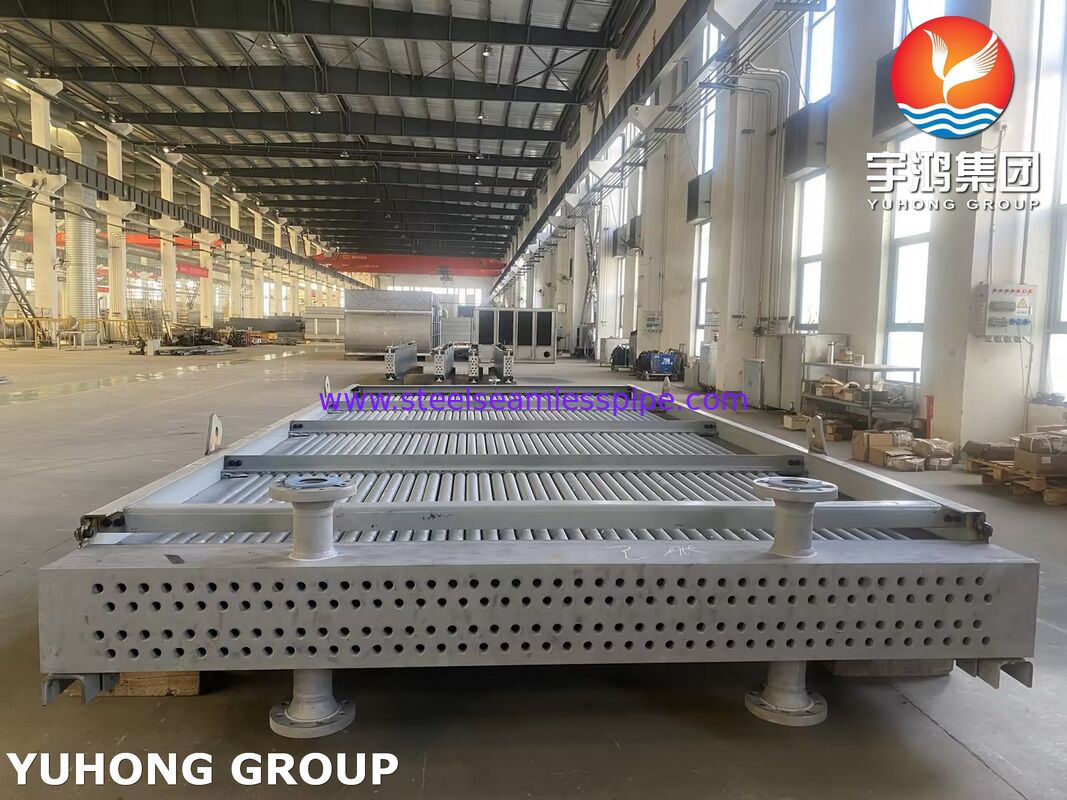

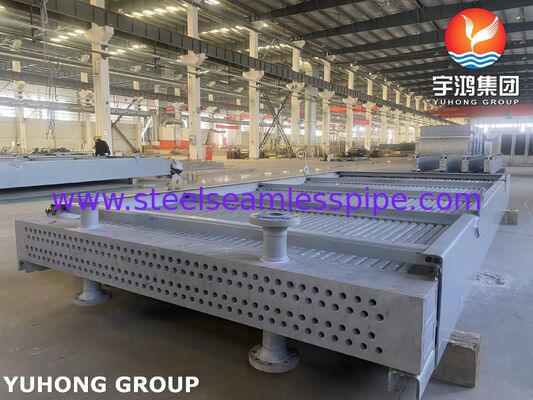

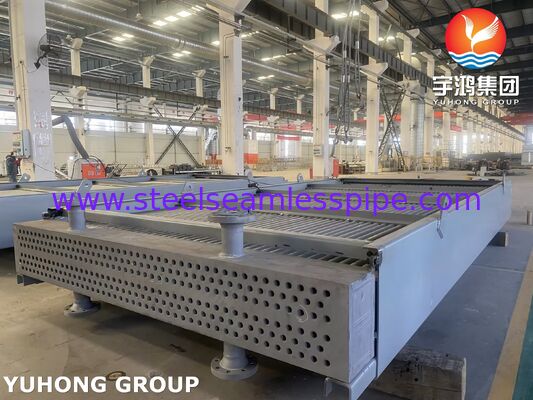

API 661 Chất làm mát không khí bằng ống nhôm A214 cho nhà máy lọc dầu và khí

API 661 Dự thảo cảm ứng Máy làm mát không khí bằng nhôm dạng ống ASTM A214cho dầu khí

Nhà máy lọc dầu

Được thiết kế nghiêm ngặt theoAPI 661VàASME Phần VIII, Div. 1tiêu chuẩn, nhiệm vụ nặng nề nàymáy làm mát không khíđược thiết kế đặc biệt như một thiết bị thay thế giống hệt, hoàn toàn có thể hoán đổi cho mạch làm mát dầu bôi trơn của tuabin 390 (Tag: 390EA04). Hoạt động dưới mộtBộ làm mát không khí cảm ứngcấu hình, công nghiệp nàymáy làm mát không khíxử lý việc làm mát nhiệt đáng tin cậy của chất lỏng bôi trơn ở áp suất thiết kế 15 bar và nhiệt độ 100°C, đảm bảo tối ưumáy làm mát không khían toàn vận hành cho các nhà máy lọc dầu và cơ sở xử lý hóa dầu.

• Lõi bó ống làm mát không khí:
  • Ống làm mát không khí:180 miếng Φ38,1 mm (1-1/2")ASTM A214thép carbon hàn kháng chính xácmáy làm mát không khíống.Được thiết kế nghiêm ngặt bằng cách sử dụng các ống trao đổi nhiệt chính xác để đảm bảo tính toàn vẹn chịu áp suất cao, tránh đường ống công nghiệp thương mại.
  • Vây nhôm làm mát không khí:433 vây trên mét với độ dày 0,016", cung cấp khối lượng lớnmáy làm mát không khídiện tích tản nhiệt.
• Đầu làm mát không khí & lắp ráp đa dạng:
  • Tấm ống làm mát không khí:Độ bền caoASTM A516 Gr. 60tấm thép carbon chomáy làm mát không khíxây dựng, gia công chính xác.
  • Mặt bích làm mát không khí:Mặt bích hàn cổ 8 inch 150 RF phù hợp vớiASTM A105vìmáy làm mát không khíkết nối đường ống xử lý đầu vào/đầu ra.

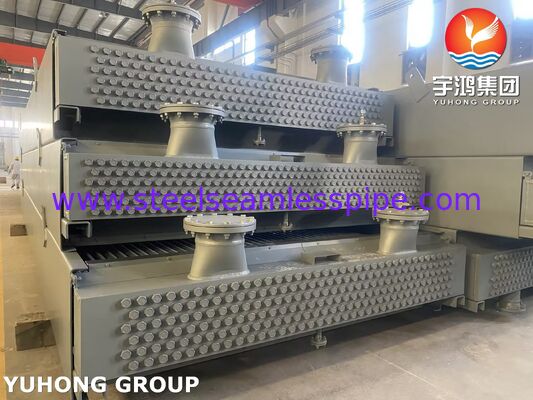

  • Phích cắm máy làm mát không khí:Phần thưởngASTM A105phích cắm vít côn có độ bền caoSắt mềmmiếng đệm cho đáng tin cậymáy làm mát không khítruy cập kiểm tra.

• Mở rộng ống làm mát không khí cơ khí chính xác:Tất cả 180 ống ASTM A214 đều trải qua quá trình giãn nở cơ học có kiểm soát (quan lại) bên trong tấm ống ASTM A516 Gr.60 để thiết lập độ bền cao, chống rò rỉmáy làm mát không khíkhớp có khả năng chống lại ứng suất chu kỳ nhiệt nghiêm trọng.
• Liên kết vây làm mát không khí cứng nhắc:Công nghệ hoàn thiện chuyên dụng đạt được sự bao bọc liên kết chặt chẽ củaVây nhômlên thépmáy làm mát không khíống. Điều này duy trì độ cứng cấu trúc ở bước chính xác 433 vây/m, bảo vệ tối ưumáy làm mát không khíhiệu quả tiếp xúc nhiệt và ngăn ngừa sự xuống cấp trong môi trường sa mạc khắc nghiệt.
• Hình học máy làm mát không khí Multi-Pass tiên tiến:Được cấu hình với mộtBố cục phân vùng bên trong 12 lượtsử dụng các vách ngăn có hình dạng để tối đa hóa vận tốc chất lỏng, nâng caomáy làm mát không khíhệ số truyền nhiệt, và ngăn chặn sự ứ đọng dầu.
• Hoạt động hàn làm mát không khí đủ tiêu chuẩn:Cấu trúc tiêu đề, các mối nối vòi phun xuyên thấu hoàn toàn và hàn vách ngăn cho việc nàymáy làm mát không khíđược thực hiện bởi thợ hàn có trình độ ASME, tuân thủ nghiêm ngặt các tiêu chuẩn đã được phê duyệtWPS và PQRgiao thức.

• Thử nghiệm không phá hủy 100% (NDT) cho Máy làm mát không khí:Theo quy định củamáy làm mát không khíkế hoạch kiểm tra, kiểm tra chụp ảnh phóng xạ đầy đủ (RT), kiểm tra trực quan (VT) và thử nghiệm thẩm thấu thuốc nhuộm (PT) được thực thi trên quan trọngmáy làm mát không khímối hàn chịu áp lực.
• Kiểm tra thủy tĩnh máy làm mát không khí bắt buộc:Mỗi người lắp rápmáy làm mát không khíbó phải vượt qua bài kiểm tra thủy lực nghiêm ngặt tại xưởng theo mã ASME (áp suất thiết kế 1,3x đến 1,5x, tối đa22,94 thanh / 326,33 PSIG) để đảm bảo cấu trúcmáy làm mát không khíchính trực.
• Gói tài liệu làm mát không khí toàn diện:Giao hàng bao gồm đầy đủmáy làm mát không khíhồ sơ chất lượng có Báo cáo thử nghiệm vật liệu (MTR / Chứng chỉ Ferrerie), hồ sơ kiểm tra WPS/PQR, NDT được chứng nhận và các chứng nhận Hydro-test có chữ ký của cơ quan kiểm tra có thẩm quyền.

• Tuân thủ hải quan về thị trường và máy làm mát không khí ở Algeria:Có đầy đủ kinh nghiệm trong việc đáp ứng các yêu cầu nghiêm ngặt về tài liệu của các nhà khai thác lớn ở Bắc Phi nhưSONATRACHvìmáy làm mát không khínhập khẩu. Tất cả các hóa đơn vận chuyển, danh sách đóng gói và giấy chứng nhận phù hợp đều được sắp xếp để hỗ trợ vận hành trơn tru.MẪU Mtheo dõi, điều khoản ngân hàng LC, vàmáy làm mát không khíthông quan.
• Đóng gói máy làm mát không khí hạng nặng chuyên dụng:Sự thay thếmáy làm mát không khícác bộ phận được xử lý bằng lớp bảo vệ chống ăn mòn bên trong và bên ngoài và được giao lắp ráp hoàn chỉnh. Chúng được bao bọc trong các thùng gỗ có thể đi biển được gia cố bằng thép chắc chắn, được thiết kế theoTiêu chuẩn đóng gói SOG, ngăn chặn bất kỳmáy làm mát không khíbiến dạng vây trong quá trình vận chuyển hàng hải và xe tải sa mạc đến các cánh đồng xa xôi như Hassi Messaoud hoặc Bir Rebaa (BRN).
• Tuân thủ lịch trình nghiêm ngặt:Hậu cần và sản xuất được tối ưu hóa để đảm bảo giao hàng an toànmáy làm mát không khítại địa điểm trong thời hạn hợp đồng chặt chẽ của6 tháng.
