| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG GROUP |
| Chứng nhận: | ASME U/S/PP, API660, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| Số mô hình: | Trao đổi nước thải thức ăn |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | NEGOTIATE |
| chi tiết đóng gói: | Túi dệt chống nước |
| Thời gian giao hàng: | 80-150 ngày |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 500 tấn |
| Cấu hình TEMA: | Loại BHE, DEU, EMU | Ống thép không gỉ: | 304L, 316L, 321H, 347H |
|---|---|---|---|
| ống hợp kim niken: | Inconel 600/625, Incoloy 800/825, Hastelloy C276, Monel 400 | ống hợp kim đồng: | Đồng thau đô đốc, CuNi 90/10, CuNi 70/30 |
| Cấu hình ống vây: | Ép đùn, vây cao, vây thấp, có răng cưa | Vật liệu ống: | Thép carbon rèn, thép mạ, Monel, thép không gỉ |
| Làm nổi bật: | Máy trao đổi nước thải áp suất cao,TEMA Chuỗi ống trao đổi nhiệt,Máy trao đổi nhiệt với bảo hành |
||
Tại Tập đoàn Yuhong, chúng tôi thiết kế, chế tạo và sản xuất các bình áp lực hạng nặng, bộ làm mát khí và hệ thống Bộ trao đổi nhiệt tiên tiến cho các ứng dụng lọc dầu, hóa dầu và hóa chất đòi hỏi khắt khe. Là một nhà sản xuất tích hợp, chúng tôi cung cấp cả thiết bị nhiệt hoàn chỉnh theo hình thức chìa khóa trao tay — chẳng hạn như Bộ trao đổi nhiệt dòng chảy đầu vào kết hợp (CFEE) áp suất cao — và các bộ phận thay thế có độ chính xác cao bao gồm các bó ống bộ trao đổi nhiệt cao cấp, tấm ống tùy chỉnh và ống chuyên dụng.
Để được tư vấn kỹ thuật hoặc báo giá chế tạo tùy chỉnh, hãy liên hệ trực tiếp với đội ngũ kỹ thuật của chúng tôi tại jimmy@steelseamlesspipe.com.

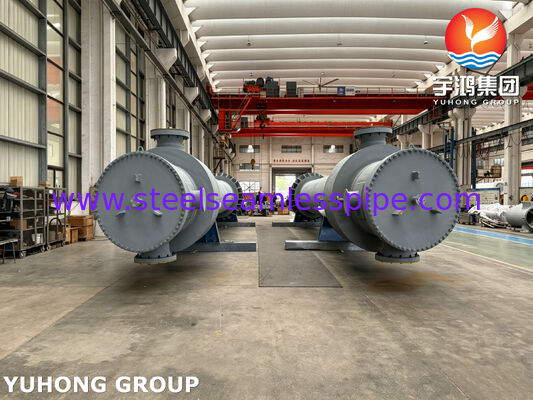

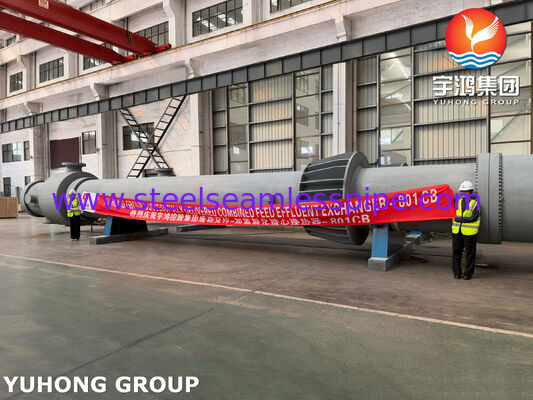

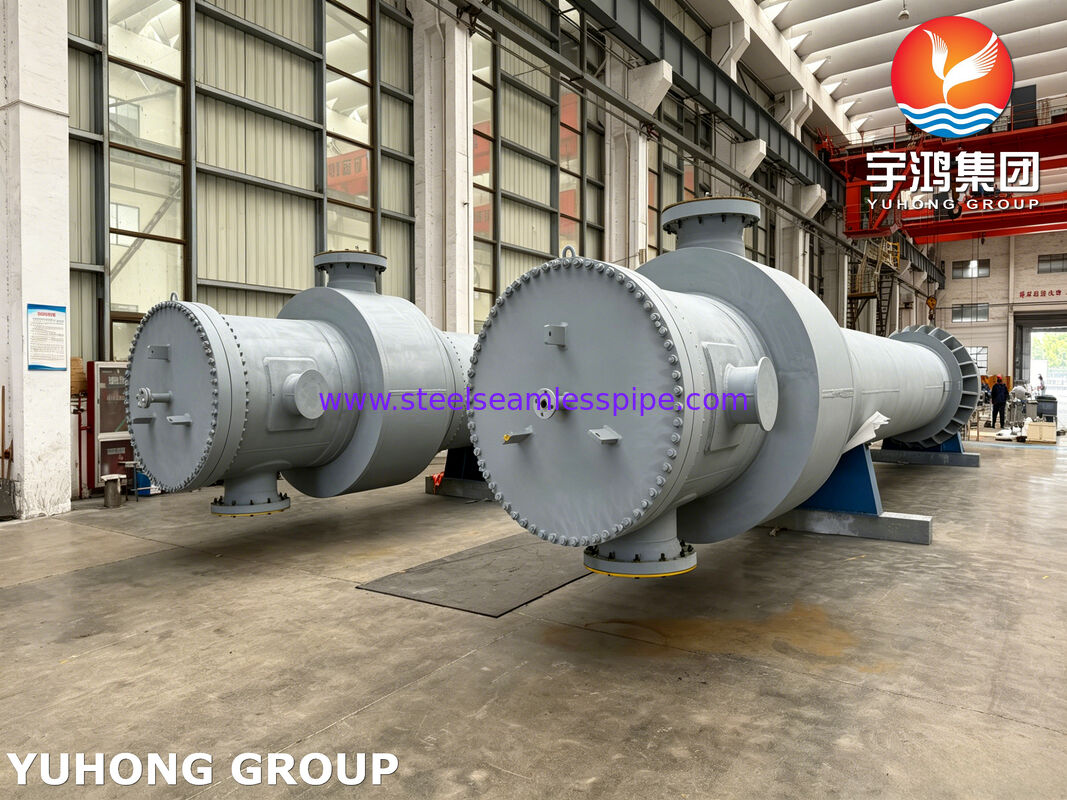

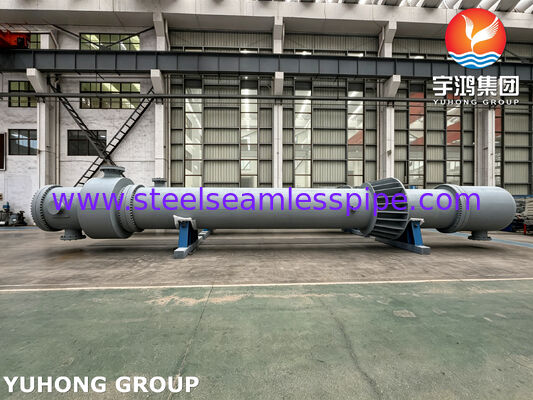

Một Bộ trao đổi nhiệt dòng chảy đầu vào (thường được gọi là Bộ trao đổi nhiệt dòng chảy đầu vào kết hợp hoặc CFEE) là một Bộ trao đổi nhiệt TEMA áp suất cao quan trọng, được sử dụng rộng rãi trong các đơn vị xử lý hydro, bộ tách hydro, bộ tái tạo xúc tác và hệ thống xử lý hydro.
Mục tiêu nhiệt chính của nó là thu hồi nhiệt: trao đổi năng lượng nhiệt giữa dòng chảy đầu ra nóng ra khỏi lò phản ứng và hỗn hợp đầu vào lạnh đi vào. Bằng cách làm nóng trước dòng đầu vào của lò phản ứng bằng nhiệt thải từ dòng chảy đầu ra, hệ thống sẽ cắt giảm đáng kể tải nhiệt của lò, giảm tiêu thụ nhiên liệu vận hành và giảm lượng khí thải carbon toàn cầu.
Do điều kiện vận hành khắc nghiệt liên quan đến áp suất riêng phần hydro cao, nhiệt độ cao và hydro sulfide (H₂S) ăn mòn, các bộ trao đổi này đòi hỏi các tiêu chuẩn không khoan nhượng trong việc lựa chọn kim loại, tính toàn vẹn của mối hàn và kỹ thuật chế tạo bộ phận chính xác.
Cho dù bạn đang nâng cấp một vòng xử lý hydro hiện có hay xây dựng một đơn vị xử lý mới, Tập đoàn Yuhong đều cung cấp cả thiết bị quy mô đầy đủ và các bộ phận thay thế trực tiếp:
Cấu hình TEMA: Thiết kế vỏ và ống áp suất cao tuân thủ TEMA (Loại BHE, DEU, EMU, v.v.) và ASME Phần VIII Div. 1 & Div. 2.
Gioăng chịu tải nặng: Các bộ phận đóng kín kiểu khóa chốt, gioăng màng và thiết kế mặt bích bắt bu lông chuyên dụng được chế tạo cho dịch vụ hydro áp suất cao.
Một bộ trao đổi nhiệt chỉ đáng tin cậy như ống truyền nhiệt bên trong của nó. Chúng tôi sản xuất và tích hợp ống liền mạch và ống hàn cao cấp:
Ống liền mạch thép không gỉ: Các loại Austenitic (304L, 316L, 321H, 347H) và Duplex/Super Duplex (S31803, S32750) cung cấp khả năng chống nứt ăn mòn ứng suất axit polythionic và ăn mòn H₂S ướt vượt trội.
Ống hợp kim Niken: Inconel 600/625, Incoloy 800/825, Hastelloy C276 và Monel 400 cho môi trường hydro nhiệt độ cao, áp suất cao và khí axit khắc nghiệt.
Ống hợp kim đồng: Đồng thau Admirality, CuNi 90/10 và ống CuNi 70/30 được chế tạo cho các mạch nước làm mát và các dòng quy trình không ăn mòn.
Ống cánh: Các cấu hình Ống cánh đùn, cánh cao, cánh thấp và cánh răng cưa được thiết kế để mở rộng diện tích bề mặt bên ngoài, tăng hệ số truyền nhiệt và tối đa hóa hiệu quả nhiệt trong bộ trao đổi nhiệt làm mát bằng khí và pha khí.
Ống lò & Ống bộ trao đổi nhiệt: Ống liền mạch cao cấp được chế tạo cho chu kỳ nhiệt khắc nghiệt, chống biến dạng do từ từ và các vòng lò hoặc bộ hồi nhiệt áp suất cao.
Để hỗ trợ các đội bảo trì, nhà thầu EPC và chuyên gia mua sắm tìm kiếm bộ phận thay thế, bảng sau đây nêu bật các bộ phận bên trong chính, chức năng kỹ thuật và các lựa chọn vật liệu của chúng:
| Tên bộ phận | Chức năng kỹ thuật chính | Các tùy chọn vật liệu kỹ thuật |
|---|---|---|
| Bó ống bộ trao đổi nhiệt | Lõi nhiệt của bộ trao đổi; truyền nhiệt giữa các chất lỏng quy trình trong khi vẫn duy trì sự tách biệt hoàn toàn các chất lỏng. | Ống liền mạch thép không gỉ, Ống hợp kim Niken, Ống hợp kim đồng, Ống cánh |
| Tấm ống bộ trao đổi nhiệt | Đĩa cấu trúc rèn nặng neo giữ các ống bộ trao đổi nhiệt, chịu được chênh lệch áp suất và cô lập các chất lỏng phía vỏ và phía ống. | Thép cacbon rèn, Thép ốp (SA266 + SS316L/Incoloy 825), Monel, Thép không gỉ |
| Vách ngăn & Tấm đỡ | Định hướng dòng chảy qua bó ống để tối đa hóa độ rối và truyền nhiệt đồng thời ngăn ngừa rung động ống do dòng chảy gây ra. | Thép cacbon, Thép không gỉ (304L/316L), Thép không gỉ Duplex |
| Đầu kênh & vỏ | Các đầu bọc kín áp suất (Bán cầu, Elip hoặc Khóa chốt) được thiết kế để kiểm tra áp suất cao và tiếp cận bảo trì. | Thép cacbon thành dày (SA516 Gr 70), Thép hợp kim (SA387 Gr 11/22), Thép không gỉ |
| Gioăng & Vòng đệm kín | Đảm bảo kín không rò rỉ dưới chu kỳ nhiệt khắc nghiệt và áp suất riêng phần hydro cao. | Vòng nối bát giác/oval (RTJ), Gioăng quấn xoắn ốc, Màng kim loại rắn |
Hiệu quả nhiệt vượt trội: Bố cục ống được thiết kế và khoảng cách vách ngăn tối ưu đảm bảo hệ số thu hồi nhiệt tối đa với tổn thất áp suất tối thiểu.
Khả năng chống tấn công hydro nhiệt độ cao (HTHA): Kiểm soát vật liệu nghiêm ngặt tuân thủ các hướng dẫn của Đường cong Nelson (API 941) để loại bỏ rủi ro giòn hydro.
Gia công tấm ống CNC chính xác: Khoan lỗ và rãnh siêu chính xác đảm bảo giãn nở ống tối ưu, ngăn ngừa rò rỉ vi mô tại các mối nối áp suất cao quan trọng.
Kiểm tra không phá hủy (NDT): 100% Kiểm tra phóng xạ (RT), Kiểm tra siêu âm (UT), Kiểm tra áp suất thủy tĩnh và Nhận dạng vật liệu dương tính (PMI) được thực hiện trên tất cả các bộ phận chịu áp suất.
Khi chọn hoặc thay thế một Bộ trao đổi nhiệt dòng chảy đầu vào kết hợp (CFEE) hoặc mua Bó ống bộ trao đổi nhiệt dự phòng, các kỹ sư và cán bộ mua sắm nên đánh giá một số yếu tố vận hành quan trọng:
Trong các bộ xử lý hydro, amoniac (NH₃) và hydro sulfide (H₂S) kết hợp tạo thành muối bisulfide amoni (NH₄HS) khi nhiệt độ giảm trong chuỗi đầu ra.
Ghi chú kỹ thuật: Phải tích hợp cấu hình nhiệt độ thích hợp và các điểm phun nước rửa để ngăn chặn sự kết tinh muối, ăn mòn cục bộ nghiêm trọng dưới lớp cặn và tắc ống. Sử dụng Ống hợp kim Niken hợp kim cao hoặc Ống liền mạch thép không gỉ Duplex trong vùng ngưng tụ sẽ kéo dài đáng kể tuổi thọ thiết bị.
Bộ trao đổi nhiệt dòng chảy đầu vào trải qua sự giãn nở nhiệt chênh lệch nghiêm trọng giữa dòng đầu vào nhiệt độ cao và dòng đầu ra mát hơn.
Ghi chú kỹ thuật: Nên sử dụng phương pháp giãn nở ống bằng thủy lực kết hợp với hàn cường độ cao thay vì chỉ giãn nở cơ học. Vật liệu ốp tấm ống bộ trao đổi nhiệt cao cấp đảm bảo ổn định cấu trúc và không có sự nhiễm bẩn chéo chất lỏng.
Tốc độ dòng chảy phía vỏ cao có thể gây ra rung động do dòng chảy, dẫn đến mài mòn ống sớm hoặc hỏng do mỏi tại các điểm tiếp xúc vách ngăn.
Ghi chú kỹ thuật: Mô hình hóa CFD tiên tiến và các bộ phận hỗ trợ ống dạng thanh hoặc băng xoắn được áp dụng để loại bỏ các chế độ hỏng do rung động.
Chế tạo tích hợp: Từ sản xuất ống thép liền mạch thô đến lắp ráp bình áp lực hạng nặng cuối cùng, chúng tôi kiểm soát mọi bước của chuỗi cung ứng.
Tuân thủ toàn cầu: Được chế tạo theo tiêu chuẩn quốc tế ASME, TEMA, PED và ISO.
Chế tạo tùy chỉnh: Tùy chỉnh hoàn toàn dựa trên bảng dữ liệu nhiệt, bản vẽ hoặc thông số kỹ thuật thay thế của khách hàng.
