| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | VỎ GỖ KHUNG SẮT |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | Ống vây HFW | Vật liệu: | ASTM A335 P22 |
|---|---|---|---|
| Ứng dụng: | Bộ phận tiết kiệm nhiên liệu | Bưu kiện: | VỎ GỖ KHUNG SẮT |
| Làm nổi bật: | Các ống có vây ASTM A335 P22,Các ống có vây HFW cho máy tiết kiệm,Ống vây tiết kiệm với bảo hành |
||

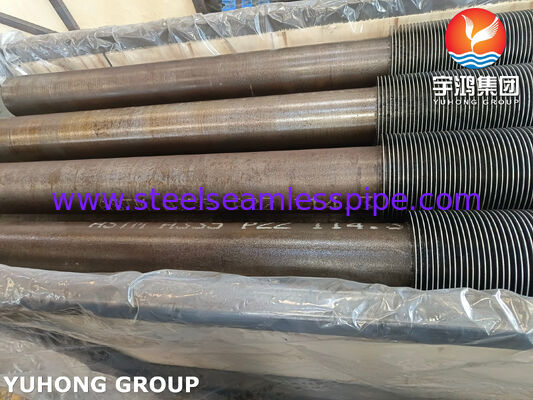

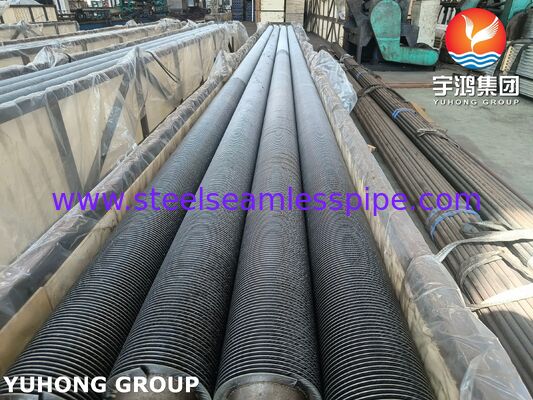

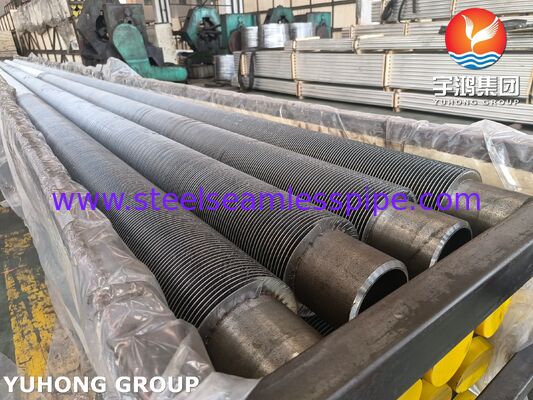

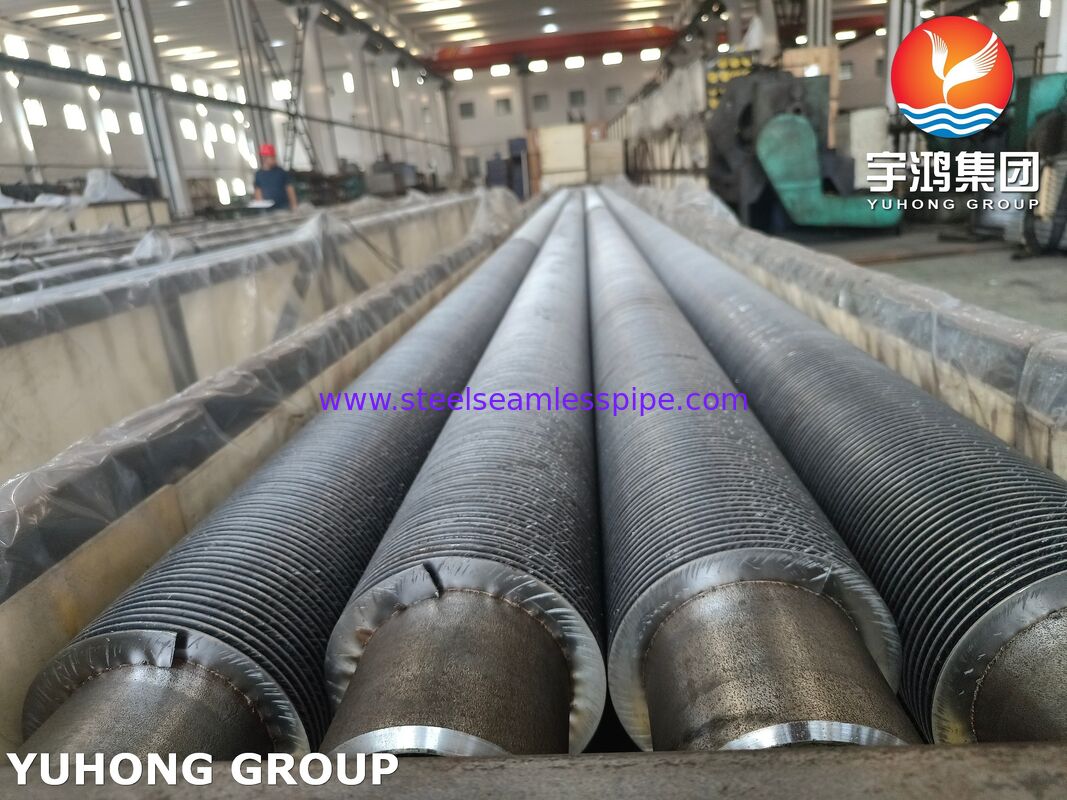

Ống cánh hàn tần số cao ASTM A335 P22 là ống trao đổi nhiệt được thiết kế cho bộ hâm nhiệt nhiệt độ cao, bộ phận thu hồi nhiệt lò hơi, hệ thống HRSG và thiết bị thu hồi nhiệt thải công nghiệp. Được sản xuất với ống thép hợp kim P22 và cánh hàn liên tục, các ống này cung cấp diện tích bề mặt truyền nhiệt bên ngoài lớn hơn đáng kể so với ống trơn, đồng thời duy trì hiệu suất cơ học và nhiệt đáng tin cậy trong điều kiện vận hành khắc nghiệt.
ASTM A335 P22 là thép hợp kim crôm-molypden chứa khoảng 2,25% crôm và 1% molypden. Độ bền ở nhiệt độ cao, khả năng chống oxy hóa và chống suy thoái nhiệt làm cho nó đặc biệt phù hợp cho các ứng dụng lò hơi và thu hồi nhiệt mà ống thép carbon thông thường không cung cấp đủ khả năng chịu nhiệt.
Quy trình hàn tần số cao tạo ra mối liên kết luyện kim liên tục giữa dải cánh và bề mặt ống. Điều này cung cấp khả năng truyền nhiệt hiệu quả từ khí thải nóng sang chất lỏng làm việc bên trong ống, đồng thời duy trì khả năng chống rung và chu kỳ nhiệt lặp lại tốt.
Đối với các ứng dụng bộ hâm nhiệt, ống cánh HFW P22 chủ yếu được sử dụng để thu hồi nhiệt cảm quan từ khí thải lò hơi và truyền nó sang nước cấp hoặc chất lỏng quy trình khác. Điều này làm giảm tiêu thụ nhiên liệu, cải thiện hiệu quả lò hơi và giảm nhiệt độ khí thải xả.
Hiệu suất truyền nhiệt của bộ hâm nhiệt phụ thuộc nhiều vào diện tích bề mặt có sẵn và nhiệt độ của khí thải. Ống cánh làm tăng diện tích truyền nhiệt bên ngoài mà không yêu cầu tăng tỷ lệ chiều dài ống hoặc diện tích thiết bị.
Sự kết hợp của vật liệu ống ASTM A335 P22 + cấu trúc cánh hàn tần số cao mang lại nhiều lợi thế:
P22 đặc biệt hữu ích trong các bộ phận bộ hâm nhiệt tiếp xúc với nhiệt độ khí thải tương đối cao hoặc điều kiện nhiệt khắc nghiệt.
Ống cánh HFW ASTM A335 P22 chủ yếu được sử dụng trong:
Đây là ứng dụng chính. Ống cánh thu hồi nhiệt từ khí thải lò hơi và sử dụng nó để làm nóng trước nước cấp lò hơi trước khi nước đi vào hệ thống sinh hơi.
Ống cánh P22 có thể được sử dụng trong các bộ phận thu hồi nhiệt nhiệt độ cao được chọn của máy sinh hơi thu hồi nhiệt (HRSG) nơi yêu cầu ống thép hợp kim nhiệt độ cao.
Các cơ sở công nghiệp có thể sử dụng ống cánh HFW P22 để thu hồi năng lượng từ các luồng khí thải nóng được tạo ra từ lò nung, thiết bị quy trình, động cơ, tuabin và các hệ thống nhiệt độ cao khác.
Chúng phù hợp cho các bộ phận truyền nhiệt trong thiết bị phát điện tiện ích và công nghiệp, nơi yêu cầu độ bền nhiệt độ cao và thu hồi nhiệt đáng tin cậy.
Các ứng dụng bao gồm nhà máy lọc dầu, hóa dầu, hóa chất, luyện kim và các nhà máy công nghiệp khác yêu cầu thu hồi nhiệt từ khí thải nóng.
Một ống cánh HFW P22 thường bao gồm:
Ống thép hợp kim P22 → cánh hàn tần số cao → bề mặt truyền nhiệt cánh liên tục
Cánh được hàn liên tục vào thành ống bên ngoài bằng quy trình hàn điện trở tần số cao. Không giống như các bộ phận cánh lắp ráp bằng cơ khí, kết nối hàn cung cấp một đường truyền nhiệt mạnh mẽ và liên tục giữa ống và cánh.
Tùy thuộc vào thiết kế bộ hâm nhiệt, khách hàng có thể chỉ định các kết hợp khác nhau của:
Kích thước cuối cùng luôn phải được xác định theo thiết kế nhiệt của bộ hâm nhiệt, yêu cầu áp suất, vận tốc khí, điều kiện bám bẩn và đặc điểm kỹ thuật dự án áp dụng.
Kích thước ống điển hình bao gồm:
| Thông số | Phạm vi phổ biến |
|---|---|
| Đường kính ngoài ống | 25–76 mm |
| Độ dày thành ống | 2,5–8,0 mm |
| Chiều dài có cánh | 1.000–12.000 mm |
| Chiều cao cánh | 8–30 mm |
| Độ dày cánh | 0,8–2,5 mm |
| Bước cánh | 2,5–12 mm |
| Đầu ống trần | 50–300 mm hoặc theo bản vẽ |
Các đường kính ống phổ biến như 25,4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm, 57 mm và 63,5 mm có thể được sản xuất tùy thuộc vào thiết kế bộ hâm nhiệt của khách hàng.
Các giá trị này là phạm vi sản xuất đại diện chứ không phải yêu cầu kích thước ASTM A335 cố định. Kích thước ống và cánh chính xác phải được xác nhận với bản vẽ kỹ thuật đã phê duyệt và đặc điểm kỹ thuật mua hàng.
ASTM A335 P22 là loại thép hợp kim ferritic chứa crôm và molypden cho dịch vụ ở nhiệt độ cao.
| Nguyên tố | Yêu cầu ASTM A335 P22 điển hình, % khối lượng |
|---|---|
| Carbon (C) | 0,05–0,15 |
| Mangan (Mn) | 0,30–0,60 |
| Phốt pho (P) | ≤0,025 |
| Lưu huỳnh (S) | ≤0,025 |
| Silic (Si) | ≤0,50 |
| Crôm (Cr) | 1,90–2,60 |
| Molypden (Mo) | 0,87–1,13 |
Hàm lượng crôm cải thiện khả năng chống oxy hóa và ăn mòn ở nhiệt độ cao, trong khi molypden đóng góp vào độ bền nhiệt độ cao và khả năng chống rão.
Thành phần hóa học được hiển thị ở trên nên được xác minh với phiên bản áp dụng của ASTM A335/A335M và chứng chỉ vật liệu cụ thể được cung cấp cùng với sản phẩm.
Các yêu cầu cơ học tối thiểu điển hình cho ASTM A335 P22 bao gồm:
| Thuộc tính | Yêu cầu |
|---|---|
| Độ bền kéo | ≥415 MPa |
| Giới hạn chảy | ≥205 MPa |
| Độ giãn dài | ≥30% |
Các tính chất cơ học thực tế có thể vượt quá giá trị tối thiểu được chỉ định tùy thuộc vào điều kiện sản xuất và xử lý nhiệt.
Đối với các ứng dụng bộ hâm nhiệt, hiệu suất ở nhiệt độ cao của vật liệu đặc biệt quan trọng vì ống tiếp xúc với sự biến động nhiệt độ và áp suất trong khi truyền nhiệt từ khí thải sang chất lỏng bên trong.
Dải cánh được gắn liên tục vào ống P22 bằng quy trình hàn tần số cao.
Trong quá trình hàn, dòng điện tần số cao tạo ra nhiệt cục bộ tại giao diện cánh-ống. Sau đó, áp suất được áp dụng để tạo ra kết nối hàn liên tục.
Quy trình sản xuất thường bao gồm:
Các thông số hàn chính xác là rất cần thiết vì lượng nhiệt đầu vào quá mức có thể ảnh hưởng tiêu cực đến vật liệu ống, trong khi lượng nhiệt đầu vào không đủ có thể dẫn đến mối hàn cánh không đủ.
Kiểm soát chất lượng nên bao gồm cả ống ASTM A335 P22 và cấu trúc cánh hàn tần số cao.
Tùy thuộc vào đặc điểm kỹ thuật mua hàng và ứng dụng, thử nghiệm có thể bao gồm:
Nhận dạng vật liệu dương tính hoặc phân tích hóa học trong phòng thí nghiệm có thể được sử dụng để xác minh thành phần hợp kim P22.
Thử nghiệm kéo xác minh độ bền kéo, giới hạn chảy và độ giãn dài so với đặc điểm kỹ thuật vật liệu áp dụng.
Thử nghiệm độ cứng có thể được thực hiện để xác minh tình trạng vật liệu và tính nhất quán của xử lý nhiệt.
Ống có thể được thử nghiệm thủy tĩnh theo đặc điểm kỹ thuật ASTM áp dụng, yêu cầu dự án hoặc đặc điểm kỹ thuật của người mua.
Kiểm tra dòng điện xoáy có thể được sử dụng để phát hiện các khuyết tật bề mặt và gần bề mặt nhất định trong ống.
Kiểm tra siêu âm có thể được chỉ định để phát hiện các khuyết tật bên trong hoặc thể tích trong vật liệu ống hoặc vùng hàn.
Kết nối cánh hàn nên được kiểm tra về tính liên tục, chất lượng mối hàn, vết lõm, sự bất thường quá mức của mối hàn, tách rời và các khuyết tật khác.
Các kích thước quan trọng bao gồm:
Ống hoàn thiện nên được kiểm tra trực quan về hư hỏng bề mặt, biến dạng cánh, hàn không hoàn chỉnh, vết nứt, ăn mòn, oxy hóa quá mức và các khuyết tật sản xuất khác.
Yêu cầu thử nghiệm nên được thỏa thuận trước khi sản xuất vì kế hoạch kiểm tra áp dụng phụ thuộc vào đặc điểm kỹ thuật dự án của khách hàng và quy tắc chi phối.
Cánh hàn làm tăng diện tích truyền nhiệt bên ngoài, cho phép bộ hâm nhiệt truyền nhiều nhiệt hơn trong một lắp đặt tương đối nhỏ gọn.
Thép crôm-molypden P22 mang lại hiệu suất nhiệt độ cao tốt hơn nhiều loại thép carbon thông thường.
Hàn tần số cao liên tục tạo ra kết nối đáng tin cậy giữa cánh và ống, cải thiện hiệu quả truyền nhiệt và khả năng chống rung cơ học.
Diện tích bề mặt tăng lên của ống cánh cho phép các nhà thiết kế đạt được công suất truyền nhiệt yêu cầu với một bộ ống nhỏ gọn hơn.
Ống cánh HFW được sản xuất đúng cách có thể chịu được các chu kỳ nóng và lạnh lặp đi lặp lại gặp phải trong các hệ thống lò hơi và thu hồi nhiệt thải.
Ống trơn truyền nhiệt chủ yếu qua bề mặt ống bên ngoài. Tuy nhiên, trong bộ hâm nhiệt, hệ số truyền nhiệt phía khí thường thấp hơn nhiều so với hệ số phía lỏng.
Thêm cánh làm tăng diện tích bề mặt phía khí và do đó giúp cân bằng điện trở truyền nhiệt.
Điều này làm cho ống cánh HFW đặc biệt hấp dẫn đối với:
Khí thải nóng → bề mặt cánh → giao diện cánh/ống hàn → thành ống P22 → nước cấp
Kết quả là sử dụng hiệu quả hơn diện tích truyền nhiệt có sẵn.
Ống cánh HFW ASTM A335 P22 đặc biệt phù hợp cho:
Lựa chọn vật liệu cuối cùng nên xem xét nhiệt độ khí thải, nhiệt độ nước cấp, áp suất, môi trường ăn mòn, hàm lượng lưu huỳnh, đặc tính tro/bám bẩn, chu kỳ nhiệt và tuổi thọ thiết kế.
Ống cánh HFW P22 có thể được cung cấp theo bản vẽ của khách hàng hoặc đặc điểm kỹ thuật được thiết kế. Tùy thuộc vào dự án, tùy chỉnh có thể bao gồm:
Mỗi lô sản xuất có thể được cung cấp với tài liệu chất lượng liên quan, chẳng hạn như Chứng chỉ kiểm tra vật liệu (MTC), báo cáo kiểm tra kích thước, kết quả kiểm tra cơ học, kết quả phân tích hóa học và hồ sơ kiểm tra không phá hủy áp dụng.
Đối với các ứng dụng lò hơi và thu hồi nhiệt quan trọng, kiểm soát chất lượng nên kéo dài trong toàn bộ quy trình sản xuất — từ xác minh ống P22 đầu vào đến hàn cánh và kiểm tra cuối cùng.
Cần đặc biệt chú ý đến:
Cách tiếp cận này giúp đảm bảo rằng ống cánh hoàn thiện đáp ứng các yêu cầu kỹ thuật của các ứng dụng bộ hâm nhiệt đòi hỏi.
Ống cánh hàn tần số cao ASTM A335 P22 cung cấp sự kết hợp thực tế giữa hiệu suất thép hợp kim ở nhiệt độ cao và truyền nhiệt cánh hiệu quả cao. Ứng dụng chính của chúng là bộ hâm nhiệt lò hơi, nơi chúng thu hồi nhiệt từ khí thải nóng và truyền nó sang nước cấp lò hơi.
Việc sử dụng chúng cũng có thể mở rộng sang HRSG, lò hơi thu hồi nhiệt thải, nhà máy điện, nhà máy lọc dầu, cơ sở hóa dầu và hệ thống thu hồi nhiệt lò nung công nghiệp.
Đối với các dự án yêu cầu công suất truyền nhiệt cao, kích thước thiết bị nhỏ gọn và hoạt động đáng tin cậy ở nhiệt độ cao, ống cánh HFW P22 là một giải pháp mạnh mẽ cho các bề mặt truyền nhiệt của bộ hâm nhiệt.
