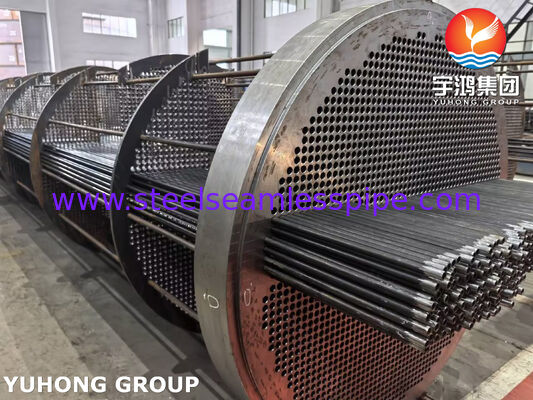

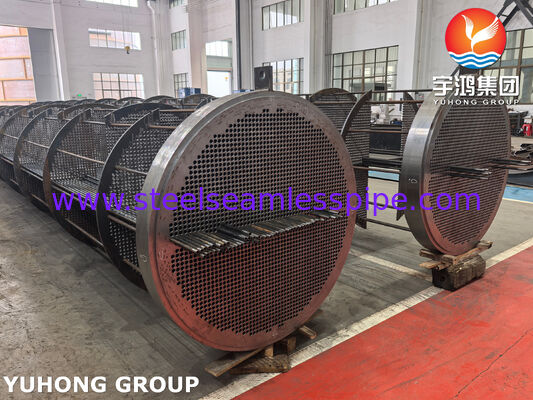

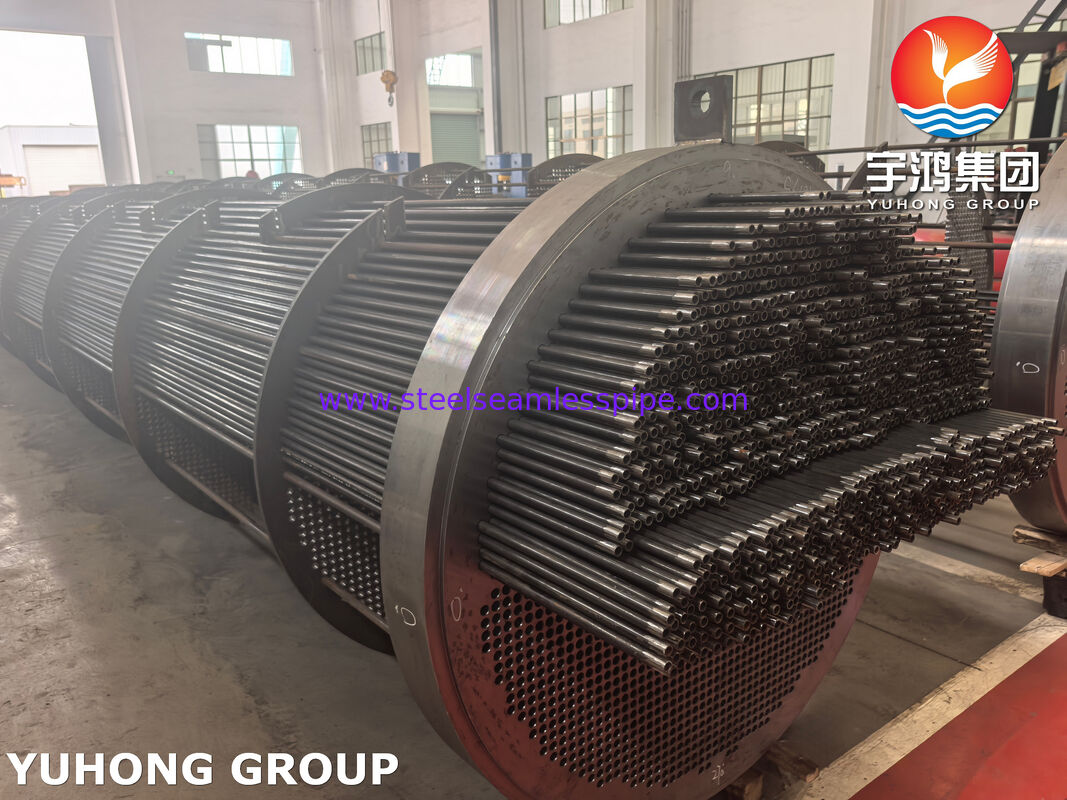

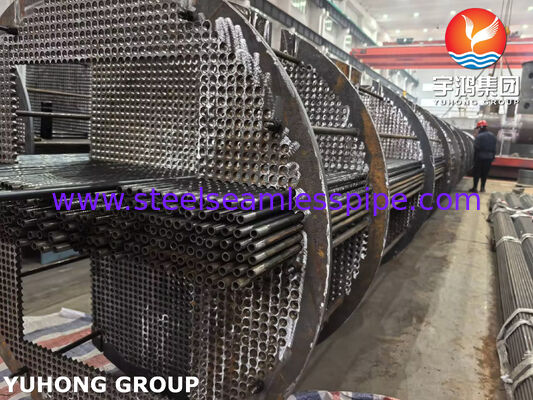

Bó ống trao đổi nhiệt thép carbon tiêu chuẩn ASME | Nhà cung cấp lõi ống liền mạch & ống cánh tùy chỉnh

Tập đoàn Yuhong là nhà sản xuất tích hợp đầy đủ các loại ống truyền nhiệt thô, thiết bị áp lực phục vụ khắc nghiệt và lõi nhiệt thay thế. Chúng tôi thiết kế và chế tạo các bộ ống trao đổi nhiệt tùy chỉnh, mảng ống thẳng/uốn, mô-đun ống cánh hiệu suất cao và các tấm ống trao đổi nhiệt rèn nặng cho các hoạt động quy trình công nghiệp đòi hỏi khắt khe.

Là nhà sản xuất ống thép liền mạch chính, Tập đoàn Yuhong duy trì kiểm soát chất lượng trực tiếp từ quá trình nấu chảy nguyên liệu thô đến gia công chính xác và lắp ráp cuối cùng. Khả năng sản xuất của chúng tôi bao gồm nhiều loại luyện kim, bao gồm Ống liền mạch thép không gỉ, Ống lò, Ống hợp kim Niken, Ống hợp kim Đồng và ống thép carbon thành dày. Chúng tôi xây dựng các hệ thống trao đổi nhiệt quy trình hoàn chỉnh cũng như các bộ thay thế trực tiếp được thiết kế nghiêm ngặt theo tiêu chuẩn TEMA, ASME Phần VIII Div 1 và API 660.

Chúng tôi thiết kế các lõi thay thế nhiệt phù hợp với hình dạng thiết bị OEM ban đầu hoặc các yêu cầu quy trình nâng cấp trên các thiết kế cơ khí tiêu chuẩn:

• Bộ ống chữ U có thể tháo rời (TEMA U): Bao gồm các mảng ống trao đổi nhiệt uốn được gắn vào một tấm ống. Cấu hình này cho phép sự giãn nở nhiệt chênh lệch cao giữa vỏ và ống mà không gây mỏi cơ học tại các mối nối ống-tấm ống.
• Bộ ống đầu nổi (TEMA S/T): Được chế tạo với một tấm ống trao đổi nhiệt cố định ở một đầu và một đầu nổi bên trong ở đầu kia, cho phép rút toàn bộ lõi để làm sạch cơ học các chất bám bẩn bên vỏ trong các ứng dụng dầu thô.
• Bộ ống tấm ống cố định (TEMA E/F): Thiết kế tấm ống kép cứng nhắc lý tưởng cho các nhiệm vụ nhiệt ổn định, chênh lệch nhiệt độ hoạt động thấp hoặc vỏ được trang bị các khớp nối giãn nở.
• Bộ lõi cánh làm mát bằng không khí: Tích hợp các mô-đun ống cánh mật độ cao (nhôm đùn, chân L, chân KL hoặc cánh G nhúng) lên các ống cơ sở để tối đa hóa tản nhiệt trong các hệ thống làm mát bằng không khí.

• Thép Carbon: ASTM A179 (thép carbon thấp liền mạch kéo nguội), ASTM A214 (hàn điện trở), ASTM A210 Cấp A1/C, SA334 Cấp 6 (dịch vụ nhiệt độ thấp).
• Thép hợp kim liền mạch: Các cấp ống lò ASTM A213 T11, T22, T91 cho nồi hơi nhiệt độ cao và lò đốt.
• Hợp kim thép không gỉ & chống ăn mòn: Ống liền mạch thép không gỉ (304/304L, 316/316L, Duplex 2205, Super Duplex 2507), Ống hợp kim Niken (Inconel 625, Hastelloy C276, Monel 400) và Ống hợp kim Đồng (CuNi 90/10, CuNi 70/30) cho các vòng làm mát nước lợ hoặc nước biển.

• Kiểm soát trực tiếp nhà máy sản xuất ống: Sản xuất ống liền mạch trong nội bộ đảm bảo kiểm soát đường kính ngoài (OD) chặt chẽ, độ đồng đều độ dày thành và độ hoàn thiện bề mặt cao dọc theo toàn bộ chiều dài của mỗi Ống trao đổi nhiệt.
• Mở rộng thủy lực điều khiển mô-men xoắn: Mở rộng tự động vào các lỗ tấm ống có rãnh kép - kết hợp với hàn kín tùy chọn - đảm bảo tính toàn vẹn của mối nối không rò rỉ dưới áp suất hoạt động vượt quá 20 MPa.
• Giảm ứng suất uốn chữ U: Các vùng uốn nguội trên cấu hình ống chữ U trải qua quá trình ủ dung dịch hoặc xử lý nhiệt giảm ứng suất được kiểm soát để phục hồi khả năng chống ăn mòn và ngăn ngừa nứt ăn mòn do ứng suất (SCC).
• Xác minh chất lượng 100%: Các quy trình NDE bao gồm Kiểm tra áp suất thủy tĩnh, Kiểm tra dòng điện xoáy (ET) trên ống, Kiểm tra phóng xạ (RT) trên mối hàn áp lực, Kiểm tra chất lỏng thẩm thấu (PT) và Xác định vật liệu dương tính (PMI).

1. Quản lý rung động do dòng chảy (FIV): Vận tốc dòng chảy ngang bên vỏ cao có thể gây ra hiện tượng rung lắc ống, dẫn đến mài mòn tại các điểm tiếp xúc vách ngăn hoặc hỏng hóc do mỏi ống. Tính toán lại chiều dài ống không được hỗ trợ, điều chỉnh khoảng cách vách ngăn hoặc tích hợp vách ngăn thanh giải quyết các vấn đề FIV trong bộ làm mát khí.
2. Hình học bước ren & Bảo trì cơ khí: Khi đặt hàng lõi thay thế cho môi chất bám bẩn nặng, việc chỉ định bố cục bước ống vuông 90° hoặc 45° tạo ra các làn làm sạch liên tục cho việc phun rửa bằng nước áp suất cao trong quá trình bảo trì định kỳ. Bước ống tam giác 30° được khuyến nghị cho chất lỏng sạch để tối đa hóa mật độ truyền nhiệt.
3. Quy tắc khe hở vách ngăn-vỏ: Giới hạn ống ngoài (OTL) và đường kính ngoài của vách ngăn phải tuân thủ nghiêm ngặt các tiêu chuẩn TEMA. Khe hở quá mức cho phép chất lỏng quy trình bỏ qua mảng ống dọc theo thành vỏ bên trong, làm giảm đáng kể hiệu quả nhiệt trong các đơn vị trao đổi nhiệt Tema.

• Lọc dầu mỏ: Các đoàn tiền gia nhiệt của Đơn vị chưng cất dầu thô (CDU), bộ trao đổi nhiệt cấp liệu hydrocracker, bộ tái sôi xử lý amine và bộ ngưng tụ đỉnh.
• Sản xuất hóa dầu & hóa chất: Bộ trao đổi nhiệt làm nguội nhanh nhà máy ethylene, bộ làm mát axit nitric và các đơn vị tách aromatics.
• Xử lý khí tự nhiên: Bộ tái sôi làm ngọt khí, các đơn vị tái sinh glycol và bộ làm mát trung gian/sau máy nén.
• Sản xuất điện & Tiện ích: Bộ gia nhiệt nước cấp nồi hơi, bộ làm mát dầu tuabin và bộ ngưng tụ bề mặt hơi nước gland.
