| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | VỎ GỖ KHUNG SẮT |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | Ống vây bị thương | Vật liệu: | ASTM A179 A179 |
|---|---|---|---|
| Ứng dụng: | Máy làm mát không khí | Bưu kiện: | VỎ GỖ KHUNG SẮT |
| Làm nổi bật: | Các đường ống cánh ASTM A179 cho máy làm mát không khí,ACHE ống vây với vây vây,ống thông gió máy làm mát không khí ASTM A179 |
||

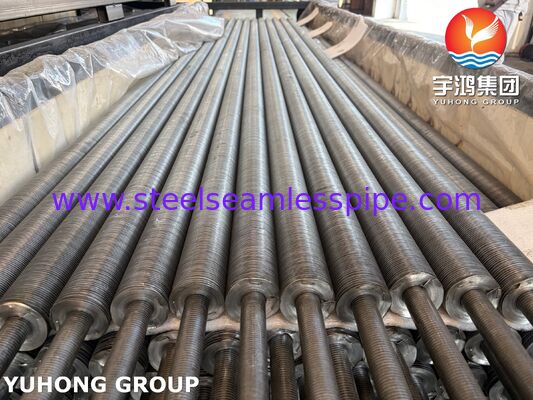

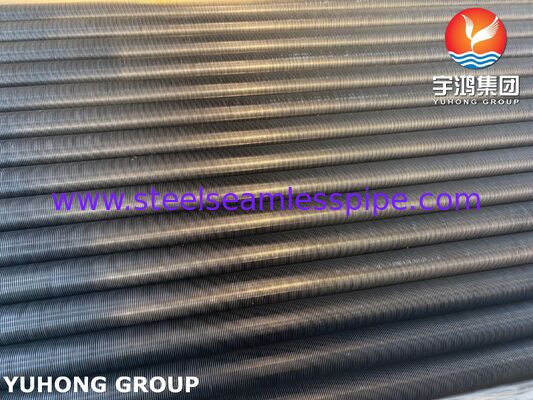

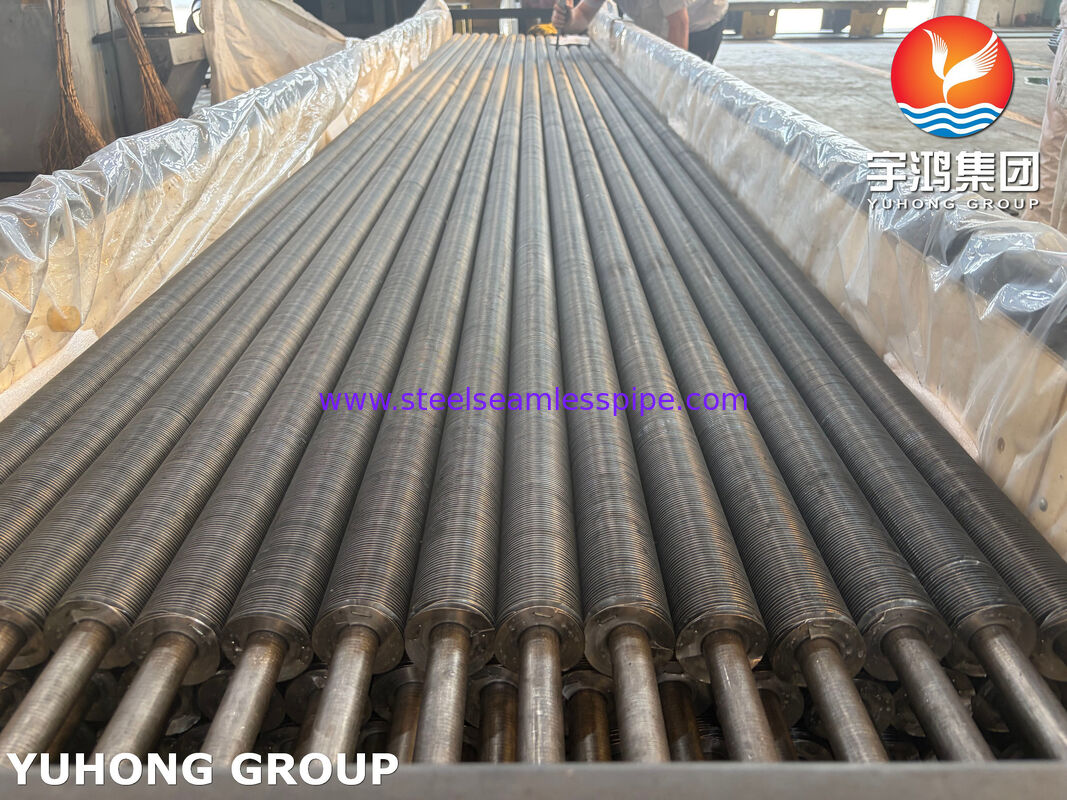

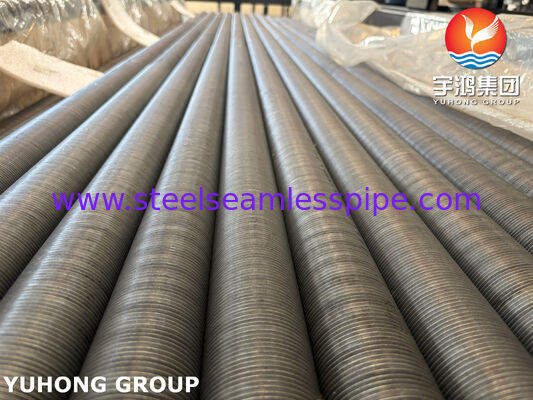

Ống cánh xoắn cho bộ làm mát không khí — ASTM A179
Tổng quan sản phẩm
Ống cánh xoắn của chúng tôi cho bộ làm mát không khí, được sản xuất từ ống thép carbon liền mạch ASTM A179, được thiết kế để truyền nhiệt hiệu quả phía không khí trong các bộ trao đổi nhiệt làm mát bằng không khí (ACHE), bộ ngưng tụ làm mát bằng không khí, bộ làm mát không khí quy trình và các thiết bị làm mát công nghiệp khác.
Dải cánh được quấn xoắn ốc quanh bề mặt ngoài của ống cơ sở để tăng diện tích truyền nhiệt bên ngoài trong khi vẫn duy trì bố cục ống nhỏ gọn. Cấu trúc cánh xoắn mang lại sự cân bằng thực tế giữa hiệu suất truyền nhiệt, độ bền cơ học, tính linh hoạt trong sản xuất và chi phí.
ASTM A179 được lựa chọn rộng rãi cho ống cơ sở khi yêu cầu độ dẫn nhiệt tốt, khả năng hàn và hiệu suất cơ học đáng tin cậy trong các dịch vụ truyền nhiệt không ăn mòn hoặc ăn mòn vừa phải.
Các kích thước sau đây đại diện cho phạm vi sản xuất phổ biến chứ không phải là giới hạn. Kích thước cuối cùng nên được lựa chọn theo thiết kế nhiệt và đặc điểm kỹ thuật của dự án.
| Mục | Phạm vi điển hình |
|---|---|
| Đường kính ngoài ống cơ sở | 16–63,5 mm |
| Độ dày thành ống cơ sở | 1,5–6,0 mm |
| Chiều dài ống | Lên đến khoảng 18 m, tùy thuộc vào yêu cầu vận chuyển và thiết bị |
| Chiều cao cánh | 5–25 mm |
| Độ dày cánh | 0,3–1,2 mm |
| Bước cánh | 2,0–12 mm |
| Vật liệu cánh | Thép carbon, nhôm, thép không gỉ hoặc hợp kim được chỉ định |
| Loại cánh | Xoắn ốc / quấn |
| Độ phủ cánh | Liên tục hoặc khoảng cách được chỉ định |
Các kích thước ống cơ sở phổ biến có thể được cung cấp theo bản vẽ của khách hàng, tính toán truyền nhiệt hoặc các tiêu chuẩn dự án hiện hành.
ASTM A179 quy định vật liệu ống lò hơi và bộ trao đổi nhiệt liền mạch carbon thấp. Yêu cầu hóa học điển hình bao gồm:
| Nguyên tố | Yêu cầu ASTM A179 |
|---|---|
| Carbon (C) | ≤ 0,06% |
| Mangan (Mn) | 0,27–0,63% |
| Phốt pho (P) | ≤ 0,035% |
| Lưu huỳnh (S) | ≤ 0,035% |
Thành phần hóa học của vật liệu được cung cấp được xác minh so với chứng chỉ vật liệu hiện hành và đặc điểm kỹ thuật mua hàng.
Yêu cầu cơ học tối thiểu điển hình bao gồm:
| Thuộc tính | Yêu cầu |
|---|---|
| Độ bền kéo | ≥ 325 MPa |
| Giới hạn chảy | ≥ 180 MPa |
| Độ giãn dài | ≥ 35% |
Vật liệu được cung cấp thực tế phải tuân thủ phiên bản hiện hành của ASTM A179/ASME SA179 và yêu cầu mua hàng của khách hàng.
Kiểm soát chất lượng có thể bao gồm:
Có thể sắp xếp thêm các thử nghiệm NDT, PMI, kiểm tra lớp phủ hoặc thử nghiệm theo yêu cầu của khách hàng khi cần thiết.
Ống cánh xoắn ASTM A179 thường được sử dụng trong:
Đối với bộ làm mát không khí, phía không khí thường đại diện cho điện trở truyền nhiệt lớn hơn vì không khí có hệ số truyền nhiệt thấp hơn nhiều so với nhiều chất lỏng quy trình. Tăng diện tích bề mặt bên ngoài bằng cánh cho phép đạt được công suất truyền nhiệt lớn hơn trong một không gian thiết bị thực tế.
Cấu hình cánh xoắn cung cấp bề mặt cánh xoắn liên tục quanh ống và có thể được sản xuất với chiều cao cánh, bước cánh và vật liệu khác nhau để đáp ứng các yêu cầu thiết kế nhiệt khác nhau.
Chúng tôi có thể sản xuất ống cánh xoắn ASTM A179 theo:
