| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | VỎ GỖ KHUNG SẮT |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | ống vây nhúng | Vật liệu: | ASME SA179 |
|---|---|---|---|
| Ứng dụng: | Bình ngưng làm mát bằng không khí | Bưu kiện: | VỎ GỖ KHUNG SẮT |
| Làm nổi bật: | Các ống có vây nhúng cho máy ngưng tụ,SA179 ống có vây,Các ống bơm máy ngưng tụ làm mát bằng không khí |
||

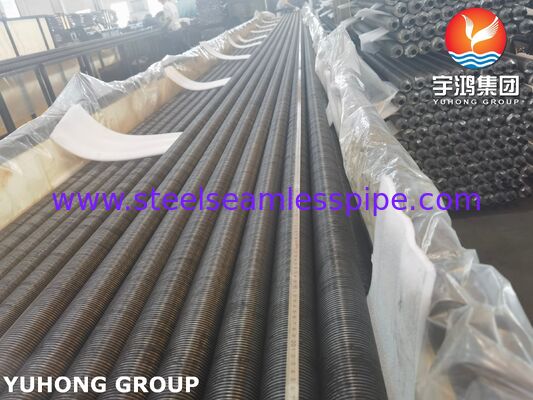

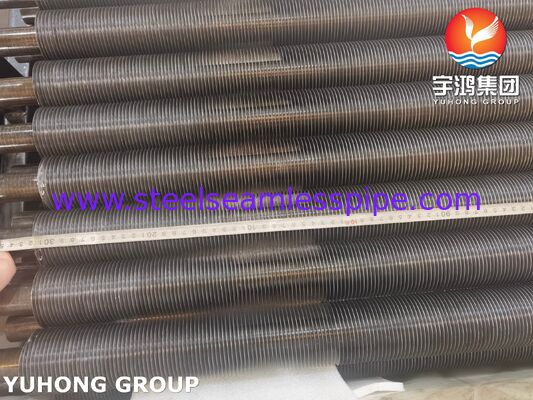

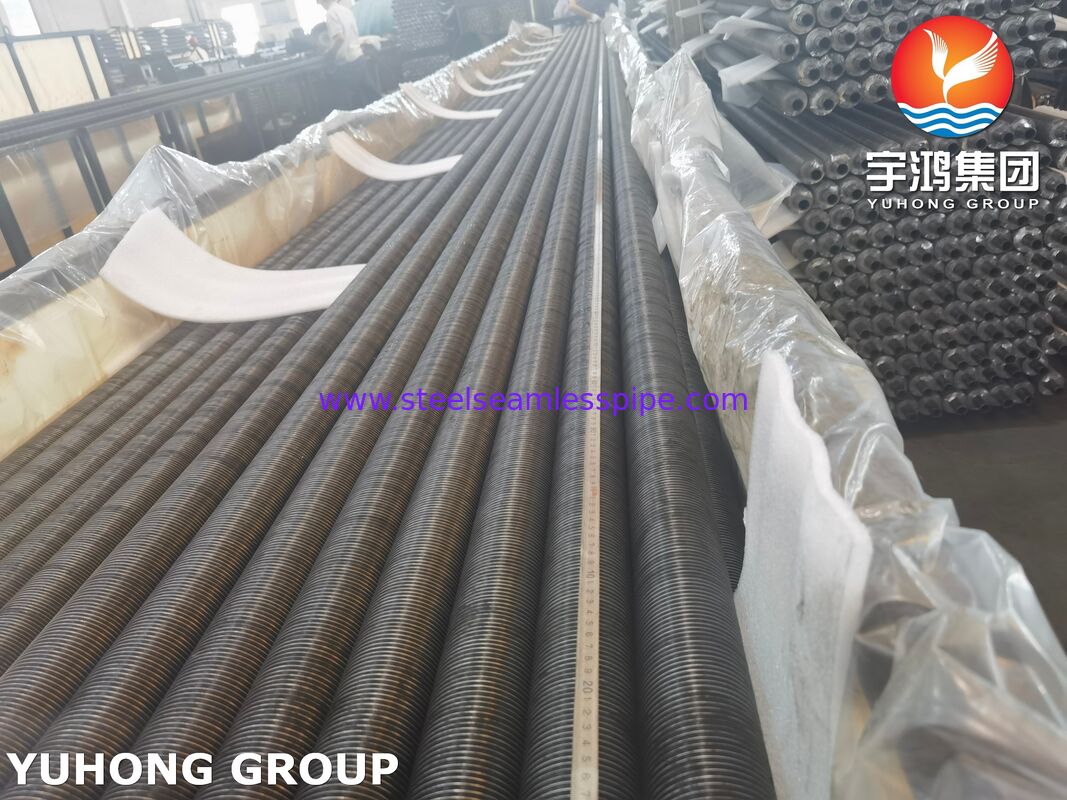

Ống cánh tản nhiệt nhúng cho bộ ngưng tụ làm mát bằng không khí (ACC) là ống truyền nhiệt được thiết kế để cải thiện hiệu suất truyền nhiệt phía không khí trong các hệ thống bộ ngưng tụ làm mát bằng không khí. Được sản xuất với ống thép carbon thấp liền mạch theo tiêu chuẩn ASME SA179 và cấu trúc cánh tản nhiệt xoắn ốc nhúng, các ống này cung cấp diện tích truyền nhiệt bên ngoài lớn trong khi vẫn duy trì đường dẫn nhiệt đáng tin cậy giữa thành ống và cánh tản nhiệt.
ASME SA179 là phiên bản theo mã ASME của ASTM A179 và bao gồm các ống thép carbon thấp liền mạch, kéo nguội, dùng cho bộ trao đổi nhiệt, bộ ngưng tụ và các thiết bị truyền nhiệt tương tự. Đặc tả này bao gồm đường kính ngoài của ống từ 1/8 đến 3 inch (3,2–76,2 mm).
Đối với các ứng dụng ACC, cánh tản nhiệt được nhúng cơ học vào rãnh xoắn ốc được tạo hình chính xác trên bề mặt ống. Rãnh được tạo trên ống cơ sở, dải cánh tản nhiệt được lắp vào rãnh, và sau đó ống được lăn để cố định cánh tản nhiệt. Cấu trúc này tạo ra kết nối cánh tản nhiệt-ống ổn định và cung cấp diện tích bề mặt bên ngoài lớn hơn đáng kể so với ống trần.
Ống cánh tản nhiệt nhúng SA179 của chúng tôi có thể được sản xuất theo yêu cầu cụ thể của dự án về đường kính ống, độ dày thành ống, vật liệu cánh tản nhiệt, chiều cao cánh tản nhiệt, bước cánh tản nhiệt, độ dày cánh tản nhiệt, chiều dài ống, mật độ cánh tản nhiệt và xử lý bề mặt.
Bộ ngưng tụ làm mát bằng không khí thải nhiệt từ hơi nước hoặc hơi quy trình ra không khí xung quanh mà không cần lượng nước làm mát lớn. Vì không khí có hệ số truyền nhiệt thấp hơn đáng kể so với nước, diện tích bề mặt phía không khí đặc biệt quan trọng.
Ống cánh tản nhiệt nhúng giải quyết hạn chế này bằng cách tăng diện tích bề mặt bên ngoài có sẵn cho trao đổi nhiệt.
Các ưu điểm chính bao gồm:
Đối với các nhà thiết kế ACC, hình dạng cánh tản nhiệt có thể được tối ưu hóa theo vận tốc không khí, tổn thất áp suất, nhiệt độ môi trường, nhiệt lượng cần loại bỏ, cấu hình bó và công suất quạt cho phép.
Một ống cánh tản nhiệt nhúng điển hình bao gồm:
1. Ống cơ sở
Ống thép carbon thấp liền mạch, kéo nguội ASME SA179.
2. Rãnh xoắn ốc
Một rãnh xoắn ốc liên tục được tạo hình cơ học quanh bề mặt ngoài của ống.
3. Dải cánh tản nhiệt
Một dải cánh tản nhiệt kim loại — thường là nhôm hoặc vật liệu được chọn cho ứng dụng — được lắp vào rãnh.
4. Nhúng cơ học
Ống được lăn sau khi lắp cánh tản nhiệt để khóa chặt cánh tản nhiệt vào thành ống.
5. Ống cánh tản nhiệt hoàn chỉnh
Sản phẩm lắp ráp thu được cung cấp diện tích truyền nhiệt bên ngoài được mở rộng trong khi vẫn giữ được đường dẫn truyền nhiệt kim loại liên tục giữa ống và cánh tản nhiệt.
Cấu hình cánh tản nhiệt nhúng đặc biệt hữu ích khi cánh tản nhiệt phải giữ được độ ổn định cơ học dưới luồng không khí liên tục, rung động, chu kỳ nhiệt và các điều kiện hoạt động lặp đi lặp lại.
| Mục | Thông số kỹ thuật điển hình |
|---|---|
| Sản phẩm | Ống cánh tản nhiệt nhúng |
| Ứng dụng | Bộ ngưng tụ làm mát bằng không khí (ACC) |
| Vật liệu ống cơ sở | ASME SA179 / ASTM A179 |
| Loại ống cơ sở | Liền mạch, kéo nguội |
| Đường kính ngoài ống cơ sở | Khoảng 12,7–76,2 mm; các kích thước khác theo yêu cầu |
| Độ dày thành ống | Khoảng 1,5–5,0 mm; tùy thuộc vào dự án |
| Chiều dài ống | Thông thường 3.000–18.000 mm; chiều dài lớn hơn theo yêu cầu |
| Loại cánh tản nhiệt | Cánh tản nhiệt xoắn ốc nhúng / tạo rãnh cơ học |
| Vật liệu cánh tản nhiệt | Hợp kim nhôm hoặc vật liệu được chỉ định khác |
| Chiều cao cánh tản nhiệt | Khoảng 6–25 mm |
| Độ dày cánh tản nhiệt | Khoảng 0,2–0,8 mm |
| Bước cánh tản nhiệt | Khoảng 1,5–8,0 mm |
| Mật độ cánh tản nhiệt | Khoảng 125–670 cánh/m, tùy thuộc vào thiết kế |
| Đầu ống | Trơn, vát mép, hoặc theo chỉ định của dự án |
| Hoàn thiện bề mặt | Hoàn thiện nhà máy, làm sạch, phủ hoặc hoàn thiện theo chỉ định |
| Kiểm tra | Kiểm tra kích thước, hình thức, vật liệu, cơ khí và thử nghiệm áp suất/NDT khi áp dụng |
| Tiêu chuẩn | Yêu cầu ống cơ sở ASME SA179/SA179M; ASTM A179/A179M |
Lưu ý: Các kích thước cánh tản nhiệt trên đại diện cho phạm vi kỹ thuật phổ biến chứ không phải là giá trị bắt buộc trong SA179. Hình dạng ống và cánh tản nhiệt cuối cùng nên được xác định từ thiết kế nhiệt và cơ khí của ACC.
Bản thân ASTM A179 quy định ống cơ sở, chứ không phải hình dạng cánh tản nhiệt nhúng hoàn chỉnh. Do đó, chiều cao cánh tản nhiệt, bước cánh tản nhiệt, độ dày cánh tản nhiệt, độ sâu nhúng và vật liệu cánh tản nhiệt thường được xác định bởi đặc tả kỹ thuật của người mua hoặc thiết kế của nhà sản xuất ống cánh tản nhiệt. ASTM xác định A179 là đặc tả ống thép carbon thấp kéo nguội liền mạch cho bộ trao đổi nhiệt và bộ ngưng tụ.
ASME SA179 dành cho ống bộ trao đổi nhiệt và bộ ngưng tụ thép carbon thấp liền mạch, kéo nguội. Ống được sản xuất bằng quy trình liền mạch sau đó kéo nguội, với xử lý nhiệt sau hoạt động kéo nguội cuối cùng.
Thành phần carbon thấp mang lại độ dẻo và đặc tính tạo hình tốt, điều này quan trọng khi bề mặt ống được tạo rãnh và lắp ráp cơ học với cánh tản nhiệt.
| Nguyên tố | Yêu cầu, % trọng lượng |
|---|---|
| Carbon (C) | 0,06–0,18 |
| Mangan (Mn) | 0,27–0,63 |
| Phốt pho (P), tối đa. | 0,035 |
| Lưu huỳnh (S), tối đa. | 0,035 |
Các giới hạn này tương ứng với các yêu cầu vật liệu của A179/A179M; SA179 là ký hiệu ASME liên quan cho các ứng dụng mã.
Các yêu cầu cơ học tối thiểu điển hình cho ống cơ sở SA179/A179 là:
| Tính chất | Yêu cầu |
|---|---|
| Độ bền kéo | ≥ 325 MPa (47.000 psi) |
| Giới hạn chảy | ≥ 180 MPa (26.000 psi) |
| Độ giãn dài trong 50 mm | ≥ 35% |
| Độ cứng | ≤ 72 HRB |
Yêu cầu độ giãn dài tương đối cao hữu ích cho một ống trải qua quá trình kéo nguội và xử lý cơ học tiếp theo trong quá trình sản xuất ống cánh tản nhiệt.
Quy trình sản xuất điển hình của chúng tôi cho ống cánh tản nhiệt nhúng SA179 bao gồm:
Ống thép carbon thấp liền mạch SA179 được sản xuất và cung cấp theo đặc tả vật liệu áp dụng.
Ống cơ sở được kéo nguội để đạt được kích thước và tình trạng bề mặt yêu cầu. A179 yêu cầu xử lý nhiệt sau lần kéo nguội cuối cùng.
Các ống cơ sở được kiểm tra độ chính xác kích thước, tình trạng bề mặt, nhận dạng vật liệu và các yêu cầu cơ khí áp dụng.
Một rãnh xoắn ốc được kiểm soát được tạo hình trên đường kính ngoài của ống.
Dải cánh tản nhiệt được định vị chính xác bên trong rãnh xoắn ốc.
Quá trình lăn cơ học ép vật liệu ống xung quanh gốc cánh tản nhiệt, cố định cánh tản nhiệt trong rãnh.

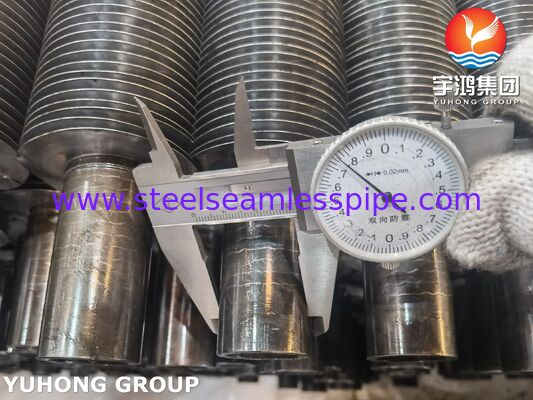

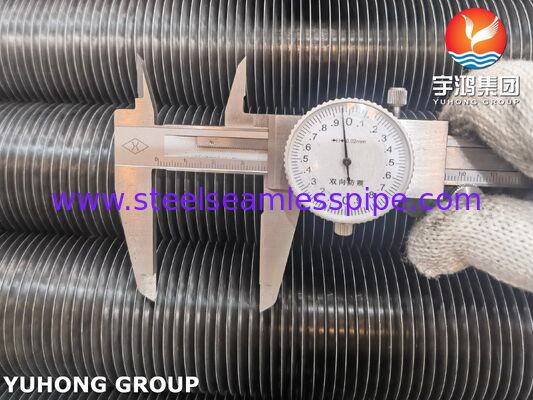

Chiều cao cánh tản nhiệt, bước cánh tản nhiệt, độ dày cánh tản nhiệt, tình trạng nhúng và đường kính tổng thể được kiểm tra so với bản vẽ đã phê duyệt.
Các ống hoàn chỉnh được kiểm tra độ chính xác kích thước, độ bám dính của cánh tản nhiệt, tình trạng bề mặt, độ thẳng và các yêu cầu cụ thể khác của dự án.
Kiểm soát chất lượng có thể bao gồm cả thử nghiệm ống cơ sở theo yêu cầu của đặc tả vật liệu và kiểm tra bổ sung ống cánh tản nhiệt hoàn chỉnh.
Phân tích nhiệt và, khi được yêu cầu trong đơn đặt hàng, phân tích sản phẩm được thực hiện để xác minh tuân thủ hóa học SA179 được chỉ định.
A179 cho phép phân tích sản phẩm khi được yêu cầu trong đơn đặt hàng, bao gồm các quy định lấy mẫu dựa trên số lượng ống hoặc nhận dạng nhiệt.
Thử nghiệm kéo xác minh:
Kết quả được so sánh với các yêu cầu cơ khí SA179 được chỉ định.
Thử nghiệm độ cứng Rockwell có thể được thực hiện để xác minh rằng ống cơ sở vẫn nằm trong phạm vi độ cứng được chỉ định.
Thử nghiệm làm phẳng đánh giá độ dẻo của ống và khả năng chịu biến dạng mà không bị nứt không chấp nhận được. A179 bao gồm thử nghiệm làm phẳng trong số các thử nghiệm cơ khí được chỉ định.
Thử nghiệm loe đánh giá độ dẻo của ống và khả năng chống nứt trong quá trình giãn nở có kiểm soát.
Khi được chỉ định thay thế cho thử nghiệm loe, thử nghiệm bích có thể được thực hiện theo các yêu cầu áp dụng.
Thử nghiệm thủy tĩnh được sử dụng để xác minh tính toàn vẹn áp suất và xác định rò rỉ qua thành ống.
Tùy thuộc vào đặc tả mua hàng, kiểm tra không phá hủy như kiểm tra dòng xoáy hoặc NDT áp dụng khác có thể được tích hợp.
ASTM A179 và các yêu cầu chung liên quan của nó đề cập đến các thử nghiệm như độ cứng, làm phẳng, loe, bích và thử nghiệm thủy tĩnh; A450/A450 cũng bao gồm các quy định cho kiểm tra không phá hủy.
Ống cánh tản nhiệt nhúng hoàn chỉnh có thể được kiểm tra về:
Sản phẩm hoàn chỉnh được kiểm tra trực quan về:
Đặc tả A179 cũng yêu cầu ống cơ sở hoàn chỉnh không có vảy, mặc dù quá trình oxy hóa nhẹ không được coi là vảy.
Cánh tản nhiệt làm tăng đáng kể diện tích truyền nhiệt bên ngoài có sẵn cho không khí làm mát.
Cấu trúc nhúng khóa cánh tản nhiệt vào ống bằng cơ học, giúp duy trì tiếp xúc trong quá trình chu kỳ nhiệt và rung động.
Cấu hình có thể được sản xuất với chiều dài ống lớn và tùy chỉnh cho các cụm bộ ngưng tụ lớn.
Ống cơ sở SA179 liền mạch cung cấp một kênh bên trong nhẵn phù hợp cho dịch vụ bộ ngưng tụ.
Chiều cao cánh tản nhiệt, bước cánh tản nhiệt và vật liệu có thể được điều chỉnh theo thiết kế nhiệt và tổn thất áp suất phía không khí cho phép.
SA179 cung cấp một lựa chọn thép carbon thấp thực tế cho các ứng dụng ống bộ ngưng tụ và bộ trao đổi nhiệt.
Ống cánh tản nhiệt nhúng ASME SA179 phù hợp cho nhiều hệ thống truyền nhiệt làm mát bằng không khí, bao gồm:
Đối với hệ thống ACC sản xuất điện, ống cánh tản nhiệt thường được lắp đặt trong các bó ống lớn. Hơi nước thải nóng hoặc chất lỏng phía chất ngưng tụ truyền nhiệt qua thành ống đến cánh tản nhiệt, trong khi quạt thổi hoặc hút không khí xung quanh qua bề mặt cánh tản nhiệt bên ngoài.
Chúng tôi có thể sản xuất ống cánh tản nhiệt nhúng theo bản vẽ của khách hàng, tính toán nhiệt hoặc đặc tả dự án.
Các thông số tùy chỉnh điển hình bao gồm:
Tài liệu kiểm tra có thể được cung cấp theo đơn đặt hàng, bao gồm chứng chỉ vật liệu, hồ sơ kiểm tra kích thước, kết quả thử nghiệm cơ khí và hồ sơ thử nghiệm NDT/áp suất áp dụng.
Ống cánh tản nhiệt nhúng cho bộ ngưng tụ làm mát bằng không khí (ACC), ASME SA179, kết hợp ống thép carbon thấp kéo nguội liền mạch với cánh tản nhiệt xoắn ốc nhúng cơ học để cung cấp diện tích truyền nhiệt phía không khí tăng lên và tiếp xúc cánh tản nhiệt-ống đáng tin cậy. Chúng được thiết kế cho các ứng dụng bộ ngưng tụ làm mát bằng không khí và bộ trao đổi nhiệt, nơi yêu cầu loại bỏ nhiệt hiệu quả, tính nhất quán về kích thước và độ bám dính cánh tản nhiệt bền bỉ.
Ống cơ sở SA179 tuân thủ các yêu cầu đối với ống bộ trao đổi nhiệt và bộ ngưng tụ thép carbon thấp kéo nguội liền mạch, trong khi hình dạng cánh tản nhiệt hoàn chỉnh có thể được thiết kế để đáp ứng các yêu cầu về nhiệt, cơ khí và lắp đặt của hệ thống ACC.
