| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | Vỏ gỗ dán hoặc vỏ gỗ khung sắt |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | ống vây đinh tán | Vật liệu: | ASTM A335 P22 |
|---|---|---|---|
| Ứng dụng: | Thu hồi nhiệt thải | Bưu kiện: | Vỏ gỗ dán hoặc vỏ gỗ khung sắt |
| Làm nổi bật: | Ống có đinh tán ASTM A335 P22,ống cánh thu hồi nhiệt thải,ống đệm để phục hồi nhiệt |
||

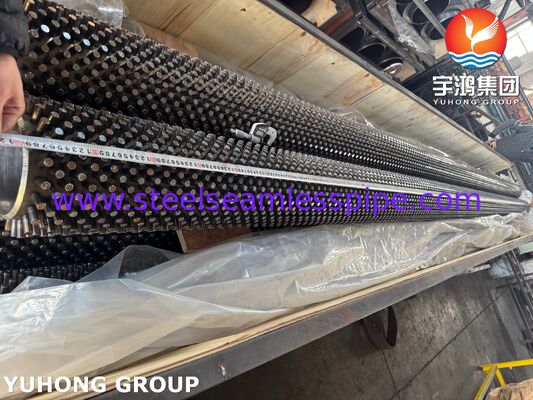

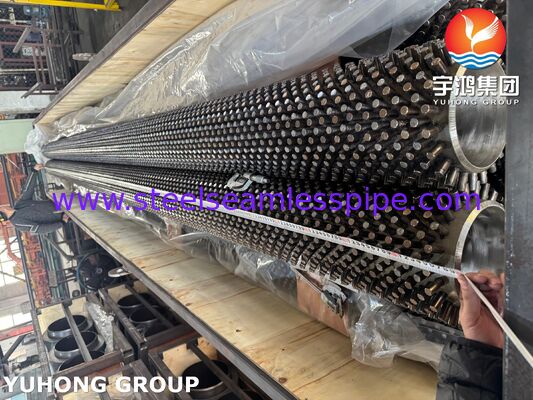

Ống đúc ASTM A335 P22 để thu hồi nhiệt thảilà các ống truyền nhiệt ở nhiệt độ cao được thiết kế để thu hồi năng lượng nhiệt từ khí thải nóng, khí thải và các dòng quy trình nhiệt độ cao khác.
Các ống sử dụngThép hợp kim liền mạch ASTM A335 P22như ống cơ sở. P22 là thép hợp kim crom-molypden chứa khoảng2,25% crom và 1% molypden, cung cấp sự kết hợp giữa độ bền nhiệt độ cao, khả năng chống oxy hóa và độ ổn định nhiệt. Bề mặt bên ngoài được trang bị các đinh tán hàn riêng biệt giúp tăng diện tích truyền nhiệt phía khí hiệu quả.
Không giống như các ống có vây liên tục thông thường, các ống có đinh tán sử dụng các đinh tán hình trụ rời rạc hoặc có hình dạng đặc biệt được bố trí xung quanh ống. Cấu hình này cung cấp thêm bề mặt truyền nhiệt trong khi vẫn duy trì các đường dẫn khí mở, làm cho thiết kế đặc biệt hữu ích chocác ứng dụng khí thải gây ô nhiễm, bụi bặm, ăn mòn và nhiệt độ cao.
Các ống nạm ASTM A335 P22 của chúng tôi có thể được sản xuất theo bản vẽ của khách hàng, yêu cầu thiết kế nhiệt, mã áp dụng và thông số kỹ thuật của dự án.
Kích thước chính xác của ống có đinh tán phải được xác định bằng tính toán nhiệt và thiết kế cơ học của thiết bị thu hồi nhiệt thải.
| Mục | Phạm vi / Thông số kỹ thuật điển hình |
|---|---|
| Vật liệu ống cơ sở | ASTM A335 P22 |
| Loại ống cơ sở | Ống thép hợp kim liền mạch |
| Đường kính ngoài | Xấp xỉ. 25,4–114,3 mm |
| Độ dày của tường | Xấp xỉ. 3,0–12,5 mm |
| Chiều dài ống | Xấp xỉ. 3.000–18.000 mm |
| Chất liệu đinh tán | Thép carbon, thép hợp kim hoặc vật liệu được chỉ định |
| Chiều cao đinh tán | Xấp xỉ. 12,7–63,5 mm |
| Đường kính đinh tán | Xấp xỉ. 6–25 mm |
| Sân học | Xấp xỉ. 15–50 mm, hoặc theo thiết kế |
| mẫu đinh tán | Nội tuyến / so le / tùy chỉnh |
| Đính kèm học tập | Hàn điện trở hoặc quá trình hàn đủ tiêu chuẩn |
| Xử lý nhiệt | Theo tiêu chuẩn ASTM A335 và yêu cầu của dự án |
| Tình trạng bề mặt | Như được sản xuất, phun nổ, tráng hoặc được chỉ định |
| Chứng nhận | EN 10204 3.1 / có sẵn tài liệu dành riêng cho dự án |
Các phạm vi trên là phạm vi sản xuất điển hình thay vì các yêu cầu về kích thước cố định của ASTM. Kích thước cuối cùng thường được thiết lập theo thiết kế nhiệt, bản vẽ, tính toán áp suất và các tiêu chuẩn chế tạo hiện hành của khách hàng.
Ống cơ sở ASTM A335 P22 là mộtThép hợp kim 2¼Cr-1Mo. Các nguyên tố hợp kim chính giúp cải thiện hiệu suất ở nhiệt độ cao so với các ống thép cacbon thông thường.
| Yếu tố | Thành phần hóa học, wt.% |
|---|---|
| Cacbon (C) | 0,05–0,15 |
| Mangan (Mn) | 0,30–0,60 |
| Silic (Si) | ≤ 0,50 |
| Phốt pho (P) | ≤ 0,025 |
| Lưu huỳnh (S) | 0,025 |
| Crom (Cr) | 1,90–2,60 |
| Molypden (Mo) | 0,87–1,13 |
Crom (Cr)góp phần chống oxy hóa và ổn định nhiệt độ cao.
Molypden (Mo)cải thiện độ bền nhiệt độ cao và khả năng chống làm mềm trong thời gian dài sử dụng.
Hệ thống hợp kim Cr-Mo giúp P22 phù hợp với thiết bị thu hồi nhiệt hoạt động ở nhiệt độ mà ống thép cacbon thông thường có thể không đủ hiệu suất lâu dài.
Các yêu cầu cơ học tối thiểu điển hình đối với ASTM A335 P22 bao gồm:
| Tài sản | Yêu cầu |
|---|---|
| Độ bền kéo | ≥ 415 MPa |
| Sức mạnh năng suất | ≥ 205 MPa |
| Độ giãn dài | ≥ 30%* |
| Xử lý nhiệt | Bình thường hóa và tôi luyện, theo quy định |
| độ cứng | Theo yêu cầu hiện hành của ASTM A335 |
Yêu cầu về độ giãn dài có thể phụ thuộc vào kích thước ống và các quy định kỹ thuật hiện hành. Việc kiểm tra cuối cùng được thực hiện theo thông số kỹ thuật ASTM/ASME đã đặt hàng.
Các đặc tính cơ học của P22 cho phép ống đế chịu được sự kết hợp của áp suất bên trong, nhiệt độ tăng cao, chu trình nhiệt và tải cơ học gặp phải trong thiết bị thu hồi nhiệt thải.
Cấu hình đinh tán được thiết kế để tăng bề mặt truyền nhiệt bên ngoài mà không tạo ra thành vây liên tục.
Các đinh tán riêng lẻ được phân bố xung quanh chu vi ống và dọc theo chiều dài ống. Khi khí nóng đi qua bề mặt đính đá, các bề mặt bổ sung sẽ thúc đẩy quá trình truyền nhiệt từ phía khí.
Thiết kế có thể được tối ưu hóa bằng cách điều chỉnh:
Đối với dòng khí bụi hoặc cặn bẩn, khoảng cách giữa các đinh tán cũng có thể được xem xét trong quá trình tính toán giảm nhiệt và giảm áp suất.
Các ống có đính kèm tiêu chuẩn ASTM A335 P22 của chúng tôi có thể được sản xuất thông qua trình tự sản xuất được kiểm soát:
Ống liền mạch ASTM A335 P22 được kiểm tra độ chính xác về kích thước, tình trạng bề mặt, nhận dạng vật liệu và truy xuất nguồn gốc.
Bề mặt ống được làm sạch và chuẩn bị để tạo điều kiện thích hợp cho việc gắn đinh tán.
Các đinh tán được sản xuất theo các yêu cầu về đường kính, chiều cao, hình học và vật liệu được chỉ định.
Các đinh tán được gắn vào ống bằng quy trình hàn có kiểm soát được lựa chọn theo vật liệu ống, vật liệu đinh tán, thiết kế và đặc điểm kỹ thuật của dự án.
Khi được yêu cầu bởi đặc điểm kỹ thuật vật liệu, quy trình hàn, thiết kế kỹ thuật hoặc đặc điểm kỹ thuật của khách hàng, có thể áp dụng các quy trình xử lý nhiệt sau hàn hoặc giảm ứng suất phù hợp.

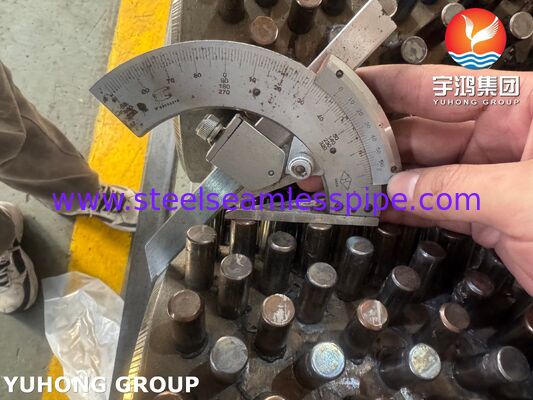

Các ống hoàn thiện được kiểm tra kích thước ống, kích thước chốt, bước, căn chỉnh, độ thẳng và tay nghề tổng thể.
Hồ sơ kiểm tra, chứng chỉ vật liệu, báo cáo kích thước và báo cáo NDT hiện hành có thể được cung cấp theo kế hoạch kiểm tra đã thống nhất.
Kiểm soát chất lượng đặc biệt quan trọng đối với các ống có đinh tán vì cả haiống đế giữ ápvàđính kèm studảnh hưởng đến hiệu suất dịch vụ.
Phân tích hóa học được thực hiện để xác minh rằng ống cơ sở tuân thủ tiêu chuẩn hóa học ASTM A335 P22.
Kiểm tra độ bền kéo xác minh độ bền kéo, cường độ năng suất và độ giãn dài.
Kiểm tra độ cứng có thể được thực hiện để xác minh sự tuân thủ các yêu cầu về vật liệu và xử lý nhiệt hiện hành.
Thử nghiệm thủy tĩnh có thể được thực hiện trên ống đế theo tiêu chuẩn ASTM A335 và các yêu cầu kiểm tra của khách hàng.
Việc kiểm tra dòng điện xoáy có thể được sử dụng để phát hiện những điểm không liên tục trên bề mặt và gần bề mặt nhất định trong ống.
Kiểm tra siêu âm có thể được cung cấp khi có yêu cầu theo thông số kỹ thuật mua hàng, kế hoạch chất lượng hoặc mã hiện hành.
Kiểm tra trực quan bao gồm:

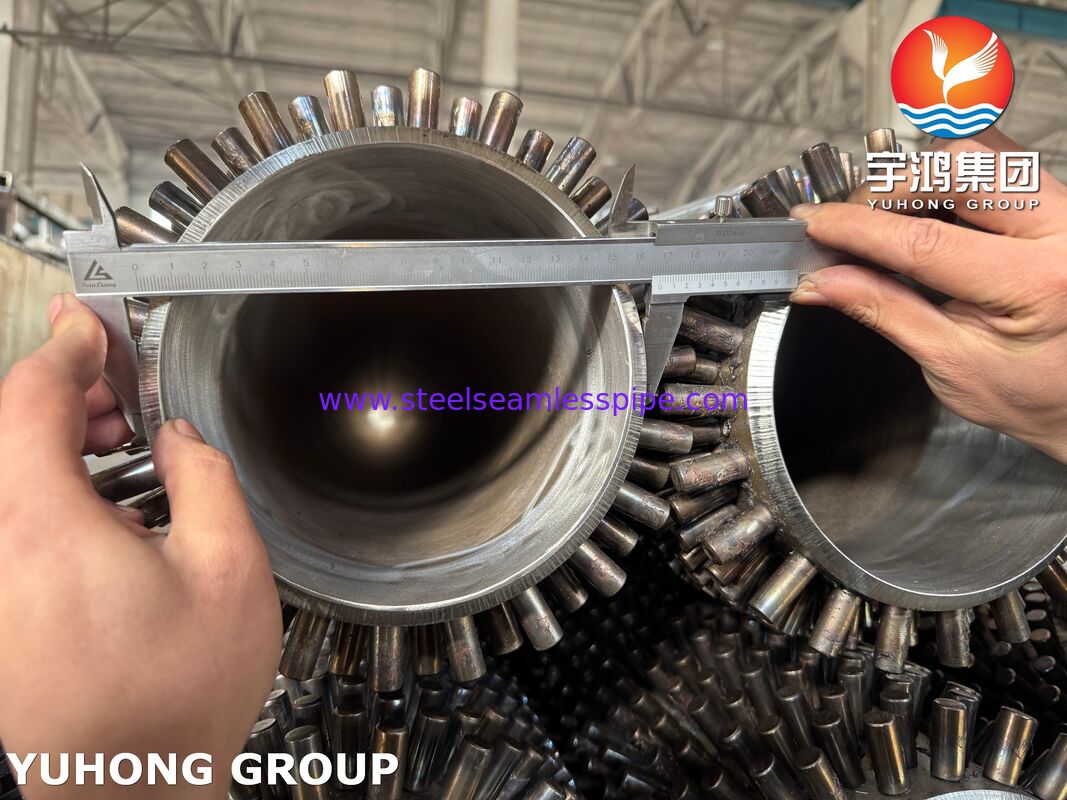

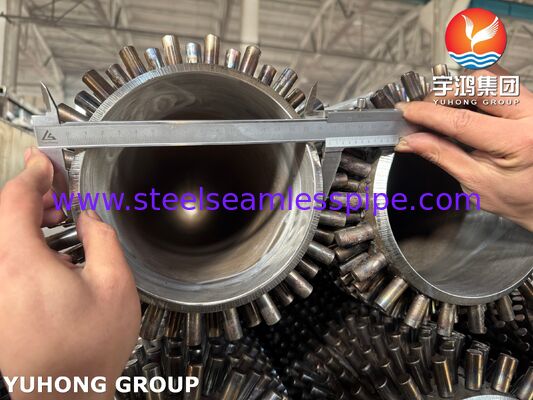

Kiểm tra kích thước điển hình bao gồm:
Các mối nối đinh đại diện có thể được kiểm tra độ bền gắn kết hoặc chất lượng mối hàn theo quy trình sản xuất đã thống nhất và thông số kỹ thuật của khách hàng.
Số nhiệt và nhận dạng vật liệu có thể được duy trì từ ống P22 thô thông qua quá trình sản xuất và kiểm tra cuối cùng.Chứng chỉ vật liệu EN 10204 3.1có thể được cung cấp khi được chỉ định.
P22 cung cấp hiệu suất cơ học ở nhiệt độ cao tốt hơn so với ống thép carbon thông thường dành cho dịch vụ thu hồi nhiệt đòi hỏi khắt khe.
Các đinh tán làm tăng bề mặt truyền nhiệt bên ngoài, cho phép truyền nhiều năng lượng nhiệt hơn từ khí nóng sang chất lỏng bên trong ống.
Việc bố trí chốt hở có thể cung cấp các đường dẫn khí giữa các bộ phận truyền nhiệt riêng lẻ, điều này có thể thuận lợi khi có tro, bụi hoặc các chất cặn khác.
Các đinh tán hàn riêng lẻ cung cấp bề mặt truyền nhiệt mạnh mẽ về mặt cơ học, phù hợp cho các thiết bị công nghiệp tiếp xúc với rung động và chu kỳ nhiệt.
Chiều cao, đường kính, mật độ và cách sắp xếp của đinh tán có thể được điều chỉnh để cân bằng các yêu cầu truyền nhiệt, giảm áp suất phía khí, đặc tính tắc nghẽn và kích thước thiết bị.
Ống nạm ASTM A335 P22 có thể được sử dụng trong nồi hơi thu hồi nhiệt thải để thu hồi năng lượng nhiệt từ khí thải nhiệt độ cao.
Thích hợp để thu hồi năng lượng từ dòng khí thải do lò công nghiệp, thiết bị xử lý và hệ thống sản xuất nhiệt độ cao tạo ra.
Ống có gắn P22 có thể được xem xét cho các bộ phận đối lưu nhiệt độ cao và thu hồi nhiệt thải trong các cơ sở lọc hóa dầu.
Cấu hình đính đá có thể được sử dụng trong các phần đối lưu nhiệt độ cao, nơi cần tăng bề mặt truyền nhiệt và khả năng chống lại các điều kiện khắt khe của phía khí.
Các ứng dụng có thể bao gồm các bề mặt nồi hơi và thu hồi nhiệt được lựa chọn trong các cơ sở nhiệt điện và năng lượng chu trình hỗn hợp.
Các ống có gắn P22 có thể được thiết kế cho các bộ phận thu hồi nhiệt ở nhiệt độ cao được lựa chọn liên quan đến hệ thống xả tuabin khí, tùy thuộc vào thiết kế cơ khí và nhiệt cụ thể.
Chúng có thể được xem xét để thu hồi nhiệt từ khí đốt nóng khi thiết kế thiết bị yêu cầu bề mặt truyền nhiệt được tăng cường độ bền.
Chúng tôi sản xuất ống studded theo yêu cầu của khách hàngkích thước ống, hình học đinh tán, yêu cầu về nhiệt, đặc điểm kỹ thuật vật liệu và kế hoạch kiểm tra.
Phương pháp sản xuất và kiểm tra của chúng tôi tập trung vào:
Cho dù cần thiết cho mộtnồi hơi thu hồi nhiệt thải, lò đốt, lò công nghiệp, nhà máy lọc dầu hoặc hệ thống thu hồi nhiệt phát điện, Ống có đính đá ASTM A335 P22 có thể được thiết kế như một giải pháp truyền nhiệt ở nhiệt độ cao bền bỉ.
Sản phẩm:Ống có đinh để thu hồi nhiệt thải
Ống cơ sở:ASTM A335 P22
Vật liệu:Thép hợp kim 2¼Cr-1Mo
Loại ống:liền mạch
Loại nghiên cứu:Hình trụ/hình chữ nhật/tùy chỉnh
Sắp xếp nghiên cứu:Nội tuyến / so le / tùy chỉnh
Ứng dụng:Thu hồi nhiệt thải
Dịch vụ nhiệt độ:Dịch vụ nhiệt độ cao, theo thiết kế kỹ thuật
Kiểm tra:Phân tích hóa học, độ bền kéo, độ cứng, thủy tĩnh, NDT, kiểm tra kích thước và trực quan nếu có
Tài liệu:MTC/EN 10204 3.1/báo cáo kiểm tra có sẵn theo yêu cầu
Tùy chỉnh:Có sẵn theo bản vẽ và yêu cầu thiết kế nhiệt
